Wymiana sprzęgła Ursus C-330: Poradnik Krok po Kroku Zrób To Sam!

Wymiana tarczy sprzęgła w Ursusie C-330 to jedna z tych napraw, która choć wymaga sporo pracy i precyzji, jest w pełni wykonalna w warunkach przydomowego warsztatu. Ten artykuł to kompleksowy, praktyczny poradnik krok po kroku, który przeprowadzi Cię przez cały proces od rozpoznania objawów zużycia, przez przygotowanie, aż po finalną regulację, dzięki czemu Twój ciągnik odzyska pełną sprawność.

Rozpoznaj objawy: kiedy wymiana tarczy sprzęgła w C-330 jest nieunikniona?

Zanim zabierzesz się za rozpoławianie ciągnika, kluczowe jest prawidłowe zdiagnozowanie problemu. W moim doświadczeniu, objawy zużytego sprzęgła w Ursusie C-330 są dość charakterystyczne i nie należy ich ignorować, gdyż mogą prowadzić do poważniejszych awarii.

Ślizganie się sprzęgła: najczęstszy sygnał ostrzegawczy

Najbardziej powszewnym i łatwym do zauważenia objawem zużycia sprzęgła jest jego ślizganie się. Objawia się to wzrostem obrotów silnika, zwłaszcza pod obciążeniem (np. podczas orki czy podjazdu pod górę), bez proporcjonalnego wzrostu prędkości ciągnika. Silnik "wyje", a ciągnik nie przyspiesza tak, jak powinien. To jasny sygnał, że tarcze sprzęgłowe nie przenoszą już w pełni mocy na skrzynię biegów.

Szarpanie, zgrzyty i inne niepokojące dźwięki: co mówią o stanie sprzęgła?

• Szarpanie przy ruszaniu: Jeśli ciągnik gwałtownie szarpie przy próbie ruszenia z miejsca, może to wskazywać na zużycie tarczy sprzęgłowej, skrzywienie docisku lub problemy z elementami tłumiącymi drgania w tarczy.
• Zgrzyty podczas zmiany biegów: Trudności z włączeniem biegu, połączone ze zgrzytami, nawet po całkowitym wciśnięciu pedału sprzęgła, świadczą o tym, że sprzęgło nie rozłącza napędu w pełni.
• Nietypowe hałasy (szumy, piski): Dźwięki dochodzące z okolic skrzyni biegów, nasilające się po wciśnięciu pedału sprzęgła, często wskazują na zużycie łożyska oporowego. To element, który zawsze warto wymienić przy okazji wymiany tarcz.

Problemy ze zmianą biegów: dlaczego nie można ich ignorować?

Kiedy biegi wchodzą ciężko, szczególnie pierwszy i wsteczny, lub pojawiają się zgrzyty, to sygnał, że sprzęgło nie rozłącza napędu w sposób kompletny. Może to być spowodowane zużyciem tarcz, nieprawidłową regulacją lub uszkodzeniem docisku. Ignorowanie tych objawów prowadzi nie tylko do frustracji podczas pracy, ale również do przyspieszonego zużycia skrzyni biegów, co jest znacznie droższą naprawą.

Zanim zaczniesz: co musisz wiedzieć o sprzęgle w Ursusie C-330?

Przygotowanie to podstawa sukcesu każdej naprawy. W przypadku wymiany sprzęgła w C-330, wiedza o typach sprzęgła i skompletowanie odpowiednich części oraz narzędzi jest absolutnie kluczowa.

Stary czy nowy typ? Jak rozpoznać rodzaj sprzęgła w twoim ciągniku

W Ursusach C-330 występują dwa główne typy sprzęgła dwustopniowego, które różnią się konstrukcją i, co ważne, procedurą regulacji. Stary typ charakteryzuje się trzema dźwigienkami (łapkami) wyłączającymi. Był on stosowany w starszych rocznikach produkcji.

Nowy typ sprzęgła posiada sześć dźwigienek wyłączających (po trzy dla każdego stopnia). Jest to rozwiązanie analogiczne do tego stosowanego w Ursusie C-360 i znajdziemy je w nowszych modelach C-330. Rozpoznanie typu sprzęgła jest kluczowe przed przystąpieniem do regulacji po montażu.

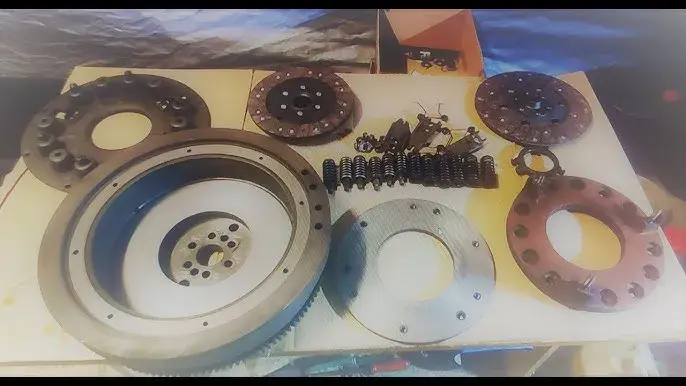

Kompletny zestaw czy tylko tarcza? Jakie części przygotować do wymiany

Z mojego doświadczenia wynika, że jeśli już decydujesz się na rozpołowienie ciągnika, zawsze warto wymienić kompletny zestaw sprzęgła. Koszt części jest niewielki w porównaniu do nakładu pracy, a wymiana tylko jednej tarczy może skutkować szybkim powrotem problemów. Standardowy komplet do wymiany to:

• Tarcza I stopnia (jezdna)
• Tarcza II stopnia (WOM)

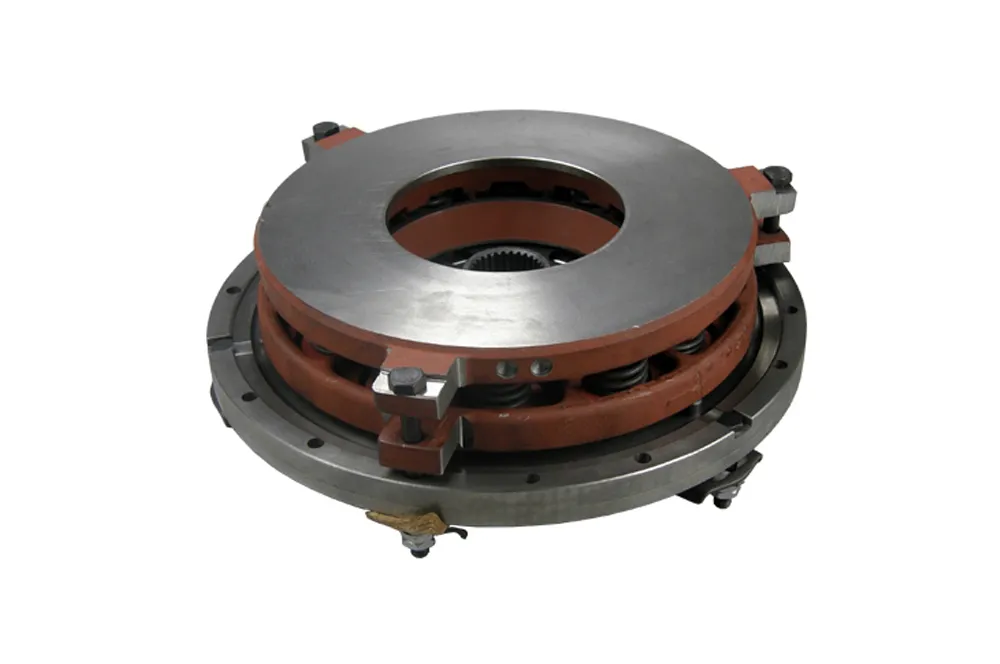

• Docisk sprzęgła (często sprzedawany jako komplet z tarczami)
• Łożysko oporowe

Orientacyjne koszty kompletu części wahają się od około 500 zł za tańsze zamienniki do ponad 800 zł za części markowe. Sama tarcza I stopnia to wydatek rzędu 60-150 zł. Przy okazji tej naprawy zdecydowanie zalecam wymianę uszczelniacza wału korbowego. To niewielki wydatek, który pozwoli uniknąć przyszłych wycieków oleju na nowo zamontowane tarcze, co jest częstym problemem.

Niezbędne narzędzia i przygotowanie stanowiska pracy: klucz do sukcesu

Rozpołowienie ciągnika wymaga odpowiedniego przygotowania. Oto lista narzędzi, które będą Ci potrzebne:

• Klucze płaskie i nasadowe (w tym duże rozmiary do śrub mocujących skrzynię biegów)
• Klucz dynamometryczny (do prawidłowego dokręcenia śrub docisku i obudowy)
• Podnośniki hydrauliczne lub lewarki (minimum dwa)
• Stabilne kobyłki lub podstawki pod ciągnik
• Wózek warsztatowy lub paleciak (do podparcia i odciągnięcia tylnej części ciągnika)
• Drewniane kliny lub klocki (do zabezpieczenia kół)
• Ściągacz do łożysk (jeśli zajdzie potrzeba)
• Narzędzie do centrowania tarczy sprzęgłowej (można kupić lub dorobić)
• Czyściwo, odtłuszczacz
• Smar miedziowy lub grafitowy

Stanowisko pracy powinno być równe, twarde i czyste. Upewnij się, że masz wystarczająco dużo miejsca, aby bezpiecznie rozdzielić ciągnik na dwie części i swobodnie pracować wokół nich. Pamiętaj o bezpieczeństwie nigdy nie pracuj pod ciągnikiem podpartym tylko na podnośnikach. Zawsze używaj stabilnych podstawek.

Wymiana tarczy sprzęgła w C-330 krok po kroku: kompletny poradnik

Przejdźmy do sedna, czyli do samej wymiany. Pamiętaj, że to praca wymagająca cierpliwości i dokładności. Nie spiesz się, a wszystko pójdzie gładko.

Krok 1: Bezpieczne rozpołowienie ciągnika jak to zrobić prawidłowo?

Rozpołowienie ciągnika jest najbardziej pracochłonnym, ale niezbędnym etapem. Oto jak to zrobić bezpiecznie i efektywnie:

1. Spuść olej ze skrzyni biegów i tylnego mostu.
2. Odłącz wszystkie połączenia między silnikiem a skrzynią biegów: przewody paliwowe, elektryczne, linki sterujące (np. WOM), cięgna. Zwróć uwagę na wałek WOM.
3. Podeprzyj silnik stabilnie pod miską olejową.
4. Podeprzyj tylną część ciągnika (skrzynię biegów z mostem) na wózku warsztatowym lub paleciaku, tak aby koła były lekko uniesione. Upewnij się, że jest to stabilne podparcie, które pozwoli na łatwe odciągnięcie tylnej części.
5. Odkręć wszystkie śruby mocujące obudowę skrzyni biegów do bloku silnika. Zazwyczaj są to śruby o dużych rozmiarach.
6. Ostrożnie odciągnij tylną część ciągnika od silnika. Rób to powoli i równomiernie, upewniając się, że nic się nie blokuje. Pomoc drugiej osoby jest tu nieoceniona.
7. Po rozdzieleniu, zabezpiecz obie części ciągnika przed przypadkowym przemieszczeniem.

Krok 2: Demontaż docisku i starych tarcz sprzęgłowych

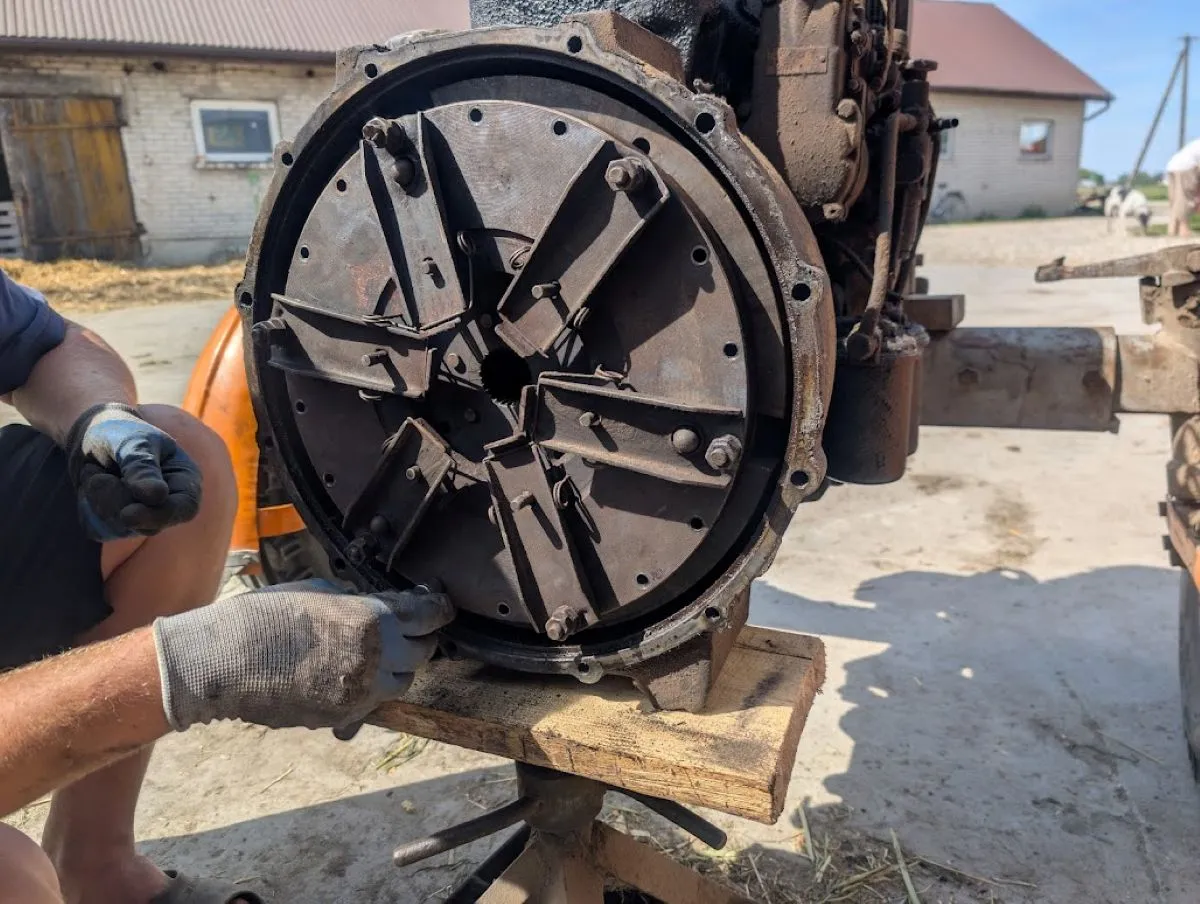

Po rozpołowieniu ciągnika uzyskasz dostęp do koła zamachowego i docisku sprzęgła. Docisk jest przykręcony do koła zamachowego. Odkręć kolejno śruby mocujące docisk. Zazwyczaj są one rozmieszczone równomiernie. Po odkręceniu docisku możesz wyjąć stare tarcze sprzęgłowe (I i II stopnia). Dokładnie oceń stan docisku czy nie ma pęknięć, nadmiernego zużycia lub śladów przegrzania. Sprawdź również łożysko oporowe jeśli wydaje jakiekolwiek dźwięki lub ma luzy, bezwzględnie je wymień.

Krok 3: Inspekcja koła zamachowego i wymiana uszczelniacza nie zapomnij o tym!

To idealny moment na inspekcję koła zamachowego. Sprawdź, czy powierzchnia cierna nie jest porysowana, przegrzana lub nierówna. Jeśli tak, konieczne może być przetoczenie koła zamachowego. Co najważniejsze, zdecydowanie zalecam wymianę uszczelniacza wału korbowego, który znajduje się za kołem zamachowym. Stary uszczelniacz często jest przyczyną wycieków oleju, który zanieczyszcza tarcze sprzęgłowe, prowadząc do ich ślizgania. To niewielki koszt i prosta czynność, która oszczędzi Ci ponownego rozpoławiania ciągnika w przyszłości.

Krok 4: Prawidłowy montaż nowej tarczy jak uniknąć błędów z ustawieniem?

Montaż nowej tarczy sprzęgłowej wymaga precyzji. Kluczowe jest prawidłowe wycentrowanie tarczy oraz właściwy kierunek montażu piasty tarczy. Piasta tarczy ma zazwyczaj jedną stronę dłuższą, drugą krótszą. Musi być zamontowana w taki sposób, aby dłuższa część piasty była skierowana w stronę skrzyni biegów (czyli "do tyłu" ciągnika). Niewłaściwy montaż piasty to jeden z najczęstszych błędów, który uniemożliwi prawidłowe złożenie ciągnika lub spowoduje problemy ze sprzęgłem po montażu.

Krok 5: Centrowanie tarczy i montaż docisku sprzęgła

Przed zamontowaniem docisku, musisz precyzyjnie wycentrować tarczę sprzęgłową. Służy do tego specjalne narzędzie centrujące (trzpień), które wkłada się w otwór wałka sprzęgłowego i przez piastę tarczy. Dzięki temu tarcza będzie idealnie osiowo względem wału korbowego. Następnie zamontuj docisk sprzęgła, dokręcając śruby mocujące go do koła zamachowego. Rób to stopniowo, krzyżowo, zgodnie z momentem dokręcania podanym w instrukcji serwisowej. Użycie klucza dynamometrycznego jest tu bardzo wskazane.

Krok 6: Ponowne złożenie ciągnika precyzja to podstawa

Po zamontowaniu sprzęgła nadszedł czas na ponowne połączenie skrzyni biegów z silnikiem. To również wymaga precyzji i cierpliwości. Upewnij się, że wałek sprzęgłowy skrzyni biegów idealnie wpasuje się w piastę tarczy. Może to wymagać delikatnego poruszania tylną częścią ciągnika lub obracania wałem korbowym. Nie używaj siły! Jeśli coś się blokuje, sprawdź, czy tarcza jest dobrze wycentrowana. Gdy obie części się połączą, dokręć wszystkie śruby mocujące obudowę skrzyni biegów do silnika, również z odpowiednim momentem. Następnie podłącz wszystkie wcześniej odłączone przewody, linki i cięgna. Na koniec wlej świeży olej do skrzyni biegów i tylnego mostu.

Finalny etap: jak perfekcyjnie wyregulować nowe sprzęgło?

Wymiana to jedno, ale bez prawidłowej regulacji nowe sprzęgło nie będzie działać poprawnie, a nawet może ulec szybkiemu zużyciu. To kluczowy etap, którego nie wolno pominąć.

Regulacja sprzęgła starego typu (3 łapki) instrukcja

W przypadku sprzęgła starego typu z trzema łapkami, regulacja przebiega dwustopniowo:

1. Regulacja I stopnia (sprzęgło jezdne): Polega na ustawieniu odległości końcówek łapek od powierzchni łożyska oporowego na 8 mm. Regulacji dokonuje się za pomocą śrub regulacyjnych na docisku. Upewnij się, że wszystkie trzy łapki są ustawione równo.
2. Regulacja II stopnia (sprzęgło WOM): Odpowiada za rozłączanie napędu WOM. Reguluje się ją za pomocą wkrętów dociskających, które po dokręceniu do oporu należy odkręcić o 1,5 obrotu.

Regulacja sprzęgła nowego typu (6 łapek) na co zwrócić uwagę?

Nowy typ sprzęgła z sześcioma łapkami, podobny do C-360, ma nieco inną procedurę regulacji:

1. Regulacja I stopnia (sprzęgło jezdne): Odległość końcówek łapek od łożyska oporowego powinna wynosić 6-8 mm. Regulacji dokonuje się za pomocą śrub regulacyjnych.
2. Regulacja II stopnia (sprzęgło WOM): Odległość łapek II stopnia od łożyska oporowego powinna wynosić 12-14 mm.

Regulacji obu stopni dokonuje się przez okienko rewizyjne znajdujące się z prawej strony obudowy sprzęgła. To wymaga precyzji i cierpliwości, często z użyciem szczelinomierza.

Jak sprawdzić, czy regulacja została wykonana poprawnie?

Po regulacji przeprowadź testy. Sprzęgło I stopnia (jezdne) powinno rozłączać napęd płynnie i całkowicie, umożliwiając łatwe włączanie biegów. Pedał sprzęgła powinien mieć pewien luz. Sprzęgło II stopnia (WOM) powinno rozłączać napęd WOM po wciśnięciu pedału do końca. Sprawdź, czy po wciśnięciu pedału na pierwszy stopień, ciągnik rusza płynnie, a po wciśnięciu do końca, WOM przestaje się obracać. Jeśli biegi nadal ciężko wchodzą lub sprzęgło ślizga się, konieczna będzie ponowna korekta regulacji.

Najczęstsze błędy przy wymianie sprzęgła w C-330 i jak ich unikać

Nawet doświadczonym mechanikom zdarzają się pomyłki. Oto najczęstsze błędy, które widziałem podczas wymiany sprzęgła w C-330, i jak ich uniknąć:

• Nieprawidłowy montaż tarczy sprzęgłowej: Często zdarza się zamontowanie tarczy piastą w złą stronę, co uniemożliwia prawidłowe złożenie ciągnika lub powoduje problemy z rozłączaniem sprzęgła. Zawsze sprawdź kierunek montażu piasty dłuższa część piasty powinna być skierowana w stronę skrzyni biegów.
• Pominięcie wymiany łożyska oporowego i uszczelniacza: To błąd, który zemści się w przyszłości. Łożysko oporowe jest tanie, a jego wymiana przy rozpołowionym ciągniku to moment. Podobnie z uszczelniaczem wału korbowego jego wyciek spowoduje ponowne ślizganie się sprzęgła.
• Niedokładna lub całkowicie pominięta regulacja po montażu: To najczęstsza przyczyna problemów po wymianie sprzęgła. Bez prawidłowej regulacji sprzęgło będzie albo się ślizgać, albo nie będzie rozłączać napędu, co prowadzi do szybkiego zużycia nowych części.
• Brak centrowania tarczy: Jeśli tarcza nie zostanie prawidłowo wycentrowana, wałek sprzęgłowy skrzyni biegów nie wejdzie w piastę, uniemożliwiając złożenie ciągnika.
• Użycie siły podczas składania: Nigdy nie próbuj "na siłę" łączyć silnika ze skrzynią biegów. Jeśli coś się blokuje, oznacza to, że coś jest nie tak (np. źle wycentrowana tarcza).

Błąd nr 1: Nieprawidłowy montaż tarczy sprzęgłowej

Jak już wspomniałem, to jeden z klasycznych błędów. Tarcza sprzęgłowa ma piastę, która zazwyczaj jest asymetryczna. Jeśli zamontujesz ją odwrotnie, może ona kolidować z dociskiem lub obudową, uniemożliwiając prawidłowe działanie sprzęgła lub nawet jego montaż. Zawsze upewnij się, że dłuższa część piasty jest skierowana w stronę skrzyni biegów.

Błąd nr 2: Pominięcie wymiany łożyska oporowego i uszczelniacza

Pominięcie wymiany tych elementów to krótkowzroczność. Łożysko oporowe, choć pozornie sprawne, może szybko się zużyć po zamontowaniu nowego sprzęgła, generując hałas i wymagając ponownego rozpołowienia. Uszczelniacz wału korbowego, jeśli jest stary i nieszczelny, będzie wyciekał olej prosto na nowe tarcze, prowadząc do ich zanieczyszczenia i ślizgania się sprzęgła. Wymień je od razu, to niewielki koszt w porównaniu do ponownej pracy.

Przeczytaj również: Pedał sprzęgła w podłodze? Objawy uszkodzonej pompki i koszty naprawy

Błąd nr 3: Niedokładna lub całkowicie pominięta regulacja po montażu

To najczęstsza przyczyna reklamacji i niezadowolenia po wymianie sprzęgła. Nowe tarcze i docisk wymagają precyzyjnego ustawienia. Zła regulacja sprawi, że sprzęgło będzie się ślizgać (za luźno) lub nie będzie rozłączać napędu (za ciasno), co prowadzi do szybkiego zużycia, szarpania i trudności ze zmianą biegów. Poświęć czas na dokładną regulację obu stopni sprzęgła, zgodnie z instrukcją dla danego typu.

Jak dbać o sprzęgło w C-330, aby służyło przez lata?

Po wymianie i prawidłowej regulacji sprzęgło powinno służyć Ci przez długi czas. Aby maksymalnie wydłużyć jego żywotność, pamiętaj o kilku zasadach:

• Unikaj "jazdy na półsprzęgle": Nie trzymaj nogi na pedale sprzęgła podczas jazdy, ani nie używaj go do regulacji prędkości. To powoduje niepotrzebne ślizganie się tarcz i ich szybkie zużycie.
• Płynne ruszanie i zmiana biegów: Staraj się ruszać płynnie, bez gwałtownego puszczania pedału. Zmieniaj biegi z wyczuciem, dając sprzęgłu czas na pełne rozłączenie i załączenie.
• Nie przeciążaj ciągnika: Praca z nadmiernym obciążeniem, zwłaszcza na niskich biegach, mocno obciąża sprzęgło.
• Regularnie kontroluj luz na pedale: Zbyt mały luz może powodować, że sprzęgło będzie częściowo załączone, nawet gdy pedał jest puszczony, prowadząc do ślizgania. Zbyt duży luz może utrudniać pełne rozłączenie.
• Dbaj o szczelność silnika i skrzyni: Wycieki oleju na tarcze sprzęgłowe są jedną z głównych przyczyn ich szybkiego zużycia. Regularnie sprawdzaj i usuwaj wszelkie wycieki.
