Jak sprawdzić rezystor wentylatora chłodnicy? Diagnostyka krok po kroku

Rezystor wentylatora chłodnicy to kluczowy, choć często niedoceniany element w układzie chłodzenia każdego samochodu. Odpowiada on za regulację prędkości obrotowej wentylatora, co ma bezpośredni wpływ na utrzymanie optymalnej temperatury silnika. Samodzielna diagnostyka tego komponentu jest niezwykle ważna, ponieważ pozwala szybko zidentyfikować problem i zapobiec poważniejszym awariom, takim jak przegrzanie jednostki napędowej.

Rola rezystora w układzie chłodzenia: cichy bohater Twojego silnika

W układzie chłodzenia silnika, rezystor wentylatora chłodnicy pełni niezwykle ważną funkcję jest odpowiedzialny za regulację prędkości obrotowej wentylatora. Dzięki niemu wentylator nie pracuje zawsze na pełnych obrotach, co byłoby nieefektywne i generowałoby niepotrzebny hałas. Zamiast tego, w zależności od potrzeb chłodzenia, sterownik silnika może uruchomić wentylator na niższym lub wyższym biegu. To pozwala na precyzyjne utrzymanie optymalnej temperatury silnika, co jest kluczowe dla jego prawidłowej pracy i długowieczności.

Jak działa rezystor? Proste wyjaśnienie regulacji biegów wentylatora

Zasada działania rezystora jest stosunkowo prosta. Jest to element, który zmienia opór w obwodzie elektrycznym silnika wentylatora. Zwiększając opór, rezystor zmniejsza natężenie prądu płynącego do silnika, co skutkuje wolniejszymi obrotami wentylatora. Z kolei, gdy potrzebne jest intensywniejsze chłodzenie, rezystor zmniejsza opór lub jest całkowicie omijany. Właśnie dlatego wentylator może pracować na kilku biegach. Warto pamiętać, że najwyższy bieg wentylatora często działa z pominięciem rezystora, podając na silnik pełne napięcie z akumulatora. To kluczowa informacja, która często pomaga w diagnostyce, o czym za chwilę opowiem.

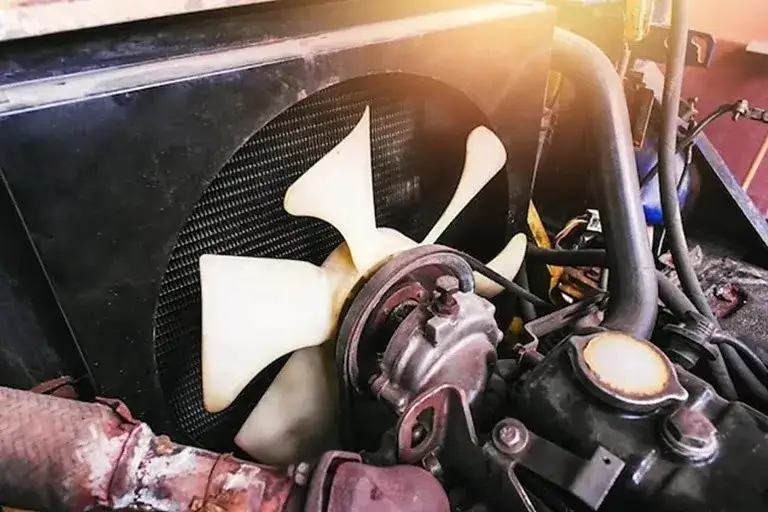

Rozpoznaj objawy uszkodzonego rezystora wentylatora

Najczęstszy symptom: wentylator działa tylko na najwyższych obrotach

Z mojego doświadczenia wynika, że to jest najbardziej klasyczny i najczęściej występujący objaw uszkodzonego rezystora wentylatora chłodnicy. Jeśli zauważasz, że wentylator włącza się dopiero, gdy temperatura silnika jest już naprawdę wysoka, i od razu pracuje z pełną mocą, niemal hałasując, to niemal na pewno winowajcą jest rezystor. Dzieje się tak, ponieważ uszkodzeniu ulegają ścieżki oporowe odpowiedzialne za niższe biegi, ale obwód najwyższego biegu, który często omija rezystor, pozostaje sprawny. Silnik próbuje uruchomić wentylator na niższym biegu, ale bezskutecznie, aż do momentu, gdy temperatura wzrośnie na tyle, że aktywuje się bieg awaryjny czyli ten najwyższy.

Wentylator milczy jak grób? Kiedy całkowity brak reakcji wskazuje na opornik

Chociaż rzadszy, całkowity brak działania wentylatora na wszystkich biegach również może wskazywać na uszkodzenie rezystora. Zdarza się to, gdy dojdzie do całkowitego przepalenia głównego obwodu rezystora lub zintegrowanego z nim bezpiecznika termicznego. W takiej sytuacji prąd w ogóle nie dociera do silnika wentylatora, niezależnie od potrzeb chłodzenia. Warto jednak pamiętać, że w przypadku całkowitego braku reakcji wentylatora, należy również sprawdzić bezpieczniki główne wentylatora oraz przekaźniki, ponieważ one również mogą być przyczyną problemu.

Inne niepokojące sygnały: ciągła praca wentylatora i nieregularne zrywy

• Ciągła praca wentylatora: Jeśli wentylator pracuje bez przerwy, nawet po wyłączeniu silnika (przez pewien czas, co jest normalne, ale nie non-stop), może to świadczyć o zwarciu w rezystorze lub problemie z czujnikiem temperatury.
• Nieregularna praca lub samoczynna zmiana prędkości: Wentylator włącza się i wyłącza bez wyraźnego powodu, zmienia prędkość obrotową w sposób nieprzewidywalny. To może wskazywać na niestabilne połączenia wewnątrz rezystora lub jego uszkodzenia wewnętrzne, które powodują przerywanie obwodu.

Przygotowanie do diagnostyki rezystora wentylatora

Lista niezbędnych narzędzi: Twój warsztat w pigułce

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. To podstawa każdej udanej diagnostyki. Oto, co będzie Ci potrzebne:

• Multimetr cyfrowy (koniecznie z funkcją pomiaru rezystancji omomierz).
• Zestaw kluczy nasadowych lub płaskich (do demontażu elementów, jeśli to konieczne).
• Śrubokręty (płaski i krzyżakowy).
• Latarka (aby dobrze oświetlić trudno dostępne miejsca).
• Rękawice ochronne.
• Czyścik do styków (opcjonalnie, ale przydatny do usunięcia korozji).

Bezpieczeństwo przede wszystkim: dlaczego zimny silnik i odłączony akumulator to podstawa

Jako doświadczony mechanik, zawsze powtarzam: bezpieczeństwo jest najważniejsze! Przed przystąpieniem do jakichkolwiek prac przy układzie chłodzenia, a w szczególności przy elementach elektrycznych, musisz bezwzględnie zastosować się do dwóch kluczowych zasad:

1. Pracuj na zimnym silniku: Układ chłodzenia pracuje pod wysokim ciśnieniem, a płyn chłodniczy osiąga bardzo wysokie temperatury. Otwieranie układu na gorącym silniku grozi poważnymi poparzeniami.
2. Odłącz akumulator: Zawsze odłączaj ujemną klemę akumulatora. Pamiętaj, że pracujesz z instalacją elektryczną, a wentylator chłodnicy to element o dużym poborze prądu. Odłączenie akumulatora eliminuje ryzyko porażenia prądem, zwarcia, a także przypadkowego uruchomienia wentylatora podczas pracy.

Pamiętaj! Bezpieczeństwo jest najważniejsze. Zawsze pracuj na zimnym silniku i odłącz akumulator, aby uniknąć porażenia prądem lub poparzenia.

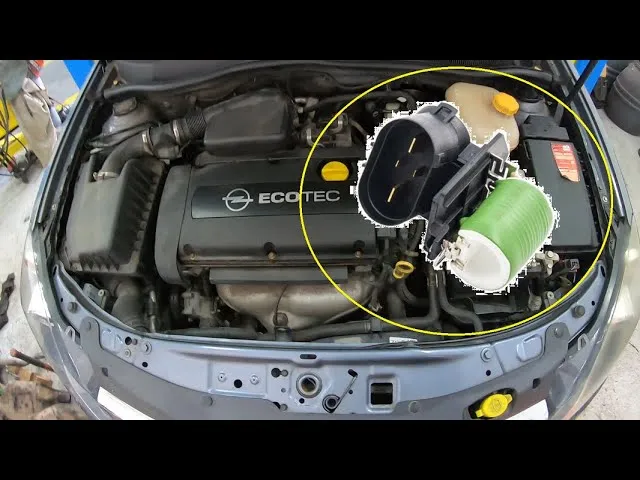

Gdzie ukrył się rezystor w Twoim aucie? Typowe lokalizacje i jak go znaleźć

Lokalizacja rezystora wentylatora chłodnicy jest niestety bardzo zróżnicowana i zależy od konkretnego modelu samochodu, a nawet wersji silnikowej. Producenci umieszczają go w różnych miejscach, ale zazwyczaj kierują się zasadą, aby był on chłodzony pędem powietrza. Najczęściej znajdziesz go w bezpośrednim sąsiedztwie wentylatora chłodnicy. Może być wmontowany bezpośrednio w obudowę wentylatora, co jest bardzo popularnym rozwiązaniem. W niektórych autach, jak np. w starszych modelach Forda Focusa czy Opla Astry, jest on łatwiej dostępny, umieszczony gdzieś w komorze silnika, często przykręcony do metalowej części, która działa jako radiator. W bardziej zaawansowanych konstrukcjach, np. w niektórych Volkswagenach (jak Golf), rezystor może być zintegrowany z całym modułem wentylatora, co utrudnia jego demontaż. Najlepszym sposobem na precyzyjne zlokalizowanie jest skonsultowanie się z instrukcją serwisową Twojego samochodu lub poszukanie schematów w internecie dla konkretnego modelu. Zazwyczaj jest to niewielka, prostokątna kostka z kilkoma pinami i podłączoną do niej wtyczką.

Sprawdź rezystor wentylatora krok po kroku z multimetrem

Krok 1: Demontaż i inspekcja wizualna co mogą zdradzić oczy?

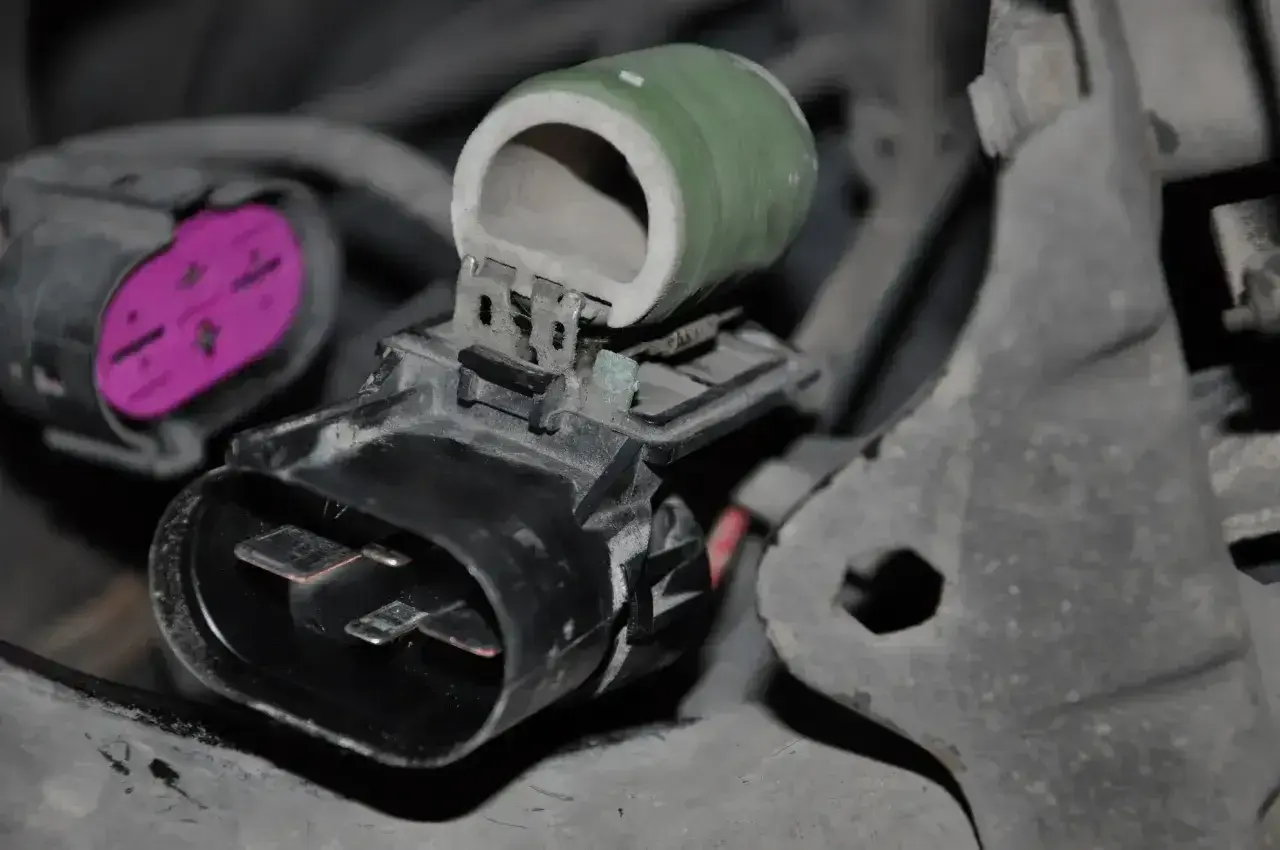

Po zlokalizowaniu rezystora, pierwszym krokiem jest jego demontaż. Zazwyczaj polega to na odpięciu wtyczki elektrycznej (często zabezpieczonej zatrzaskiem) oraz wykręceniu jednej lub dwóch śrub mocujących rezystor do obudowy wentylatora lub innej części. Po wyjęciu rezystora, dokładnie go obejrzyj. Szukaj wszelkich śladów przegrzania nadpaleń, pęknięć obudowy, stopionych plastików. Zwróć uwagę na piny we wtyczce rezystora oraz w samej wtyczce samochodowej czy nie ma na nich korozji, nalotów lub nadpaleń. Czasem już sama inspekcja wizualna pozwala jednoznacznie stwierdzić uszkodzenie, szczególnie jeśli widzisz wyraźne ślady przepalenia.

Krok 2: Ustawienie multimetru jak przygotować miernik do zadania?

Teraz czas na najważniejszą część pomiar multimetrem. Ustaw swój multimetr na funkcję pomiaru rezystancji (oporności), czyli na zakres oznaczony literą Omega (Ω). Zazwyczaj wystarczy zakres do 200 Ω. Jeśli Twój multimetr ma automatyczny wybór zakresu, po prostu wybierz symbol Ω. Pamiętaj, aby sondy pomiarowe (czerwona i czarna) były prawidłowo podłączone do multimetru czarna do gniazda "COM", a czerwona do gniazda oznaczonego "VΩmA" lub podobnie.

Krok 3: Wykonanie pomiarów jak prawidłowo przyłożyć sondy do pinów?

Prawidłowe wykonanie pomiarów jest kluczowe. Oto jak to zrobić:

1. Zidentyfikuj piny na rezystorze. Zazwyczaj jeden pin jest wejściowy (zasilanie), a pozostałe to wyjścia do poszczególnych biegów wentylatora. Jeśli rezystor ma tylko dwa piny, jest to prosty rezystor jednobiegowy. Jeśli ma więcej (np. 3-4 piny), oznacza to, że obsługuje kilka prędkości.
2. Przyłóż jedną sondę multimetru do pinu wejściowego rezystora.
3. Drugą sondę przykładaj kolejno do każdego z pinów wyjściowych. Na wyświetlaczu multimetru powinna pojawić się wartość oporu dla danego biegu.
4. Jeśli rezystor ma bezpiecznik termiczny (często w formie małej metalowej rurki), zmierz oporność również przez niego. Powinien wykazywać bardzo niski opór (bliski zeru).

Pamiętaj, aby sondy dobrze stykały się z pinami, aby uzyskać wiarygodny odczyt.

Krok 4: Interpretacja wyników co oznaczają liczby na wyświetlaczu?

Odczyty z multimetru powiedzą Ci wszystko o stanie rezystora. Oto, jak je interpretować:

• Prawidłowe wartości oporu: Dla sprawnego rezystora, na każdym z obwodów (poza najwyższym biegiem, który często omija rezystor) powinieneś odczytać jakąś wartość oporu. Te wartości są różne dla konkretnych modeli aut, ale zazwyczaj mieszczą się w zakresie od 0,5 do 5 omów. Ważne jest, aby te wartości były stabilne i nie zmieniały się gwałtownie.
• Odczyt "OL" (Over Limit) lub wskazanie nieskończoności: Jeśli multimetr wyświetla "OL" lub symbol nieskończoności (często pusta przestrzeń na wyświetlaczu, gdy nie ma styku), oznacza to przerwę w danym obwodzie. To jednoznaczny sygnał, że rezystor jest uszkodzony, a konkretny bieg wentylatora nie będzie działał.
• Odczyt bliski zeru: Wartość oporu bardzo bliska zeru (np. 0,1-0,2 oma) może wskazywać na zwarcie w danym obwodzie rezystora. Taki rezystor również jest uszkodzony i wymaga wymiany.

Jeśli na wszystkich pinach wyjściowych (poza tym od najwyższego biegu) odczytujesz "OL", rezystor jest z pewnością uszkodzony.

Co dalej po diagnozie? Naprawa czy wymiana rezystora?

Kiedy rezystor jest sprawny? Jakie wartości oporu o tym świadczą?

Podsumowując, rezystor możemy uznać za sprawny, jeśli podczas pomiarów multimetrem na wszystkich obwodach odpowiedzialnych za niższe biegi wentylatora odczytaliśmy stabilne wartości oporu, zazwyczaj mieszczące się w przedziale od 0,5 do około 5 omów. Brak odczytów "OL" lub wartości bliskich zeru na tych obwodach świadczy o jego prawidłowym funkcjonowaniu. Jeśli takie wartości uzyskałeś, a wentylator nadal nie działa prawidłowo, problem leży gdzie indziej być może w samym silniku wentylatora, przekaźniku, bezpieczniku lub czujniku temperatury.

Uszkodzony rezystor czy zawsze oznacza to wymianę na nowy?

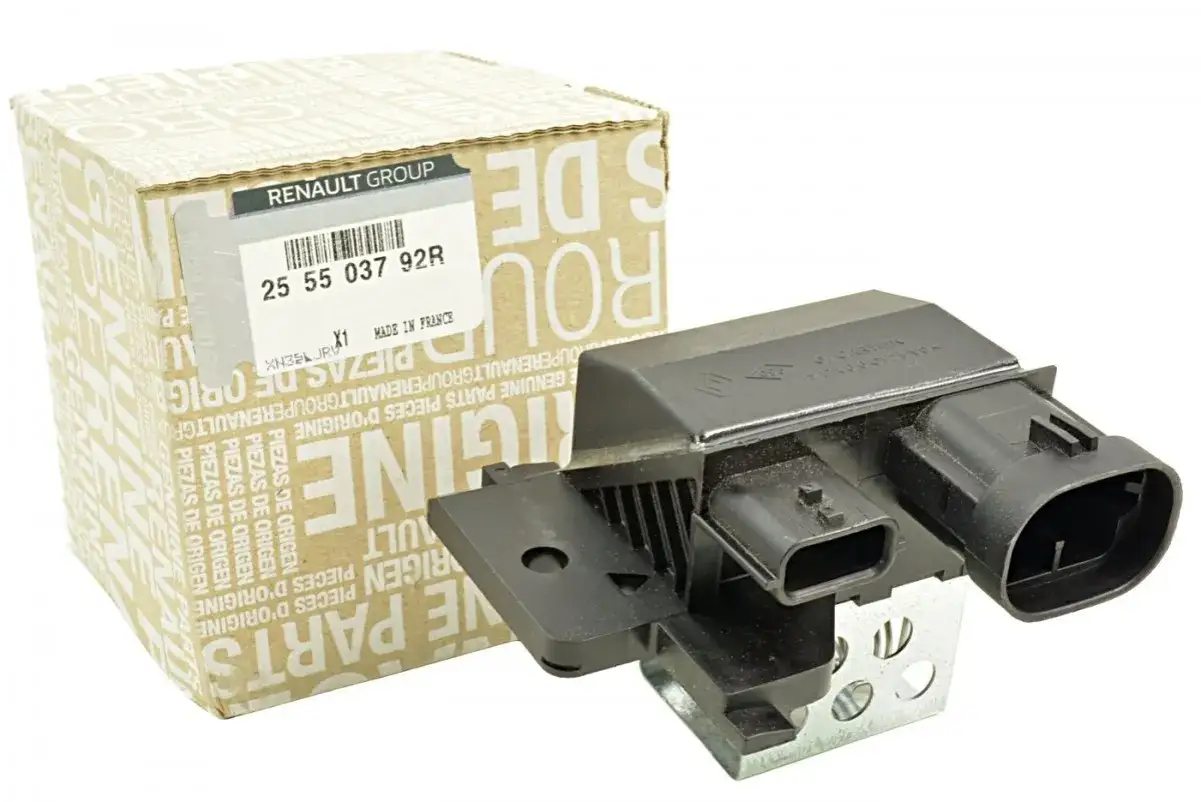

W większości przypadków, uszkodzony rezystor wentylatora chłodnicy wymaga wymiany na nowy element. Próby naprawy, choć teoretycznie możliwe (np. wymiana przepalonego bezpiecznika termicznego), są często nieopłacalne, trudne do wykonania w domowych warunkach i nie dają gwarancji długotrwałej sprawności. Rezystory są elementami stosunkowo niedrogimi, a ich wymiana jest zazwyczaj prosta. Zawsze zalecam montaż nowego, sprawdzonego zamiennika lub części oryginalnej, aby mieć pewność, że problem został rozwiązany na długo.

Przeczytaj również: Czujnik sprzęgła: Jak rozpoznać awarię i naprawić? Ekspert radzi

Uwaga! Zanim zamontujesz nowy rezystor, sprawdź to unikniesz kolejnej awarii

To jest kluczowa informacja, której często brakuje w poradnikach! Wiele osób wymienia rezystor, a po krótkim czasie problem powraca. Dlaczego? Otóż główną przyczyną uszkodzenia rezystora jest przegrzewanie, a to przegrzewanie często jest spowodowane zacierającym się lub uszkodzonym silnikiem samego wentylatora. Jeśli silnik wentylatora stawia większy opór, pobiera więcej prądu, co prowadzi do nadmiernego obciążenia i spalenia rezystora. Dlatego, zanim zamontujesz nowy rezystor, bezwzględnie sprawdź, czy wirnik wentylatora obraca się swobodnie. Spróbuj nim zakręcić ręką powinien obracać się lekko i bez zacięć. Jeśli czujesz opór, słyszysz szum lub wentylator jest zablokowany, najpierw musisz zająć się naprawą lub wymianą samego wentylatora, w przeciwnym razie nowy rezystor szybko podzieli los starego.

Samodzielna diagnostyka rezystora: oszczędność czasu i pieniędzy

Jak widać, samodzielna diagnostyka rezystora wentylatora chłodnicy nie jest niczym skomplikowanym i z powodzeniem możesz ją przeprowadzić we własnym garażu. To nie tylko pozwoli Ci zaoszczędzić czas i pieniądze, które wydałbyś w warsztacie, ale także da Ci cenną wiedzę o działaniu Twojego samochodu. Pamiętaj o bezpieczeństwie i dokładności, a z pewnością poradzisz sobie z tym zadaniem. W końcu, nic tak nie cieszy, jak samodzielnie rozwiązany problem techniczny!
