Chłodnica oleju: jak podłączyć dla maksymalnej ochrony silnika?

W dzisiejszym poradniku skupimy się na jednym z kluczowych aspektów dbania o wydajność i żywotność silnika, szczególnie w warunkach zwiększonego obciążenia prawidłowym podłączeniu dodatkowej chłodnicy oleju. Przedstawię Ci szczegółowe, praktyczne instrukcje montażu krok po kroku, które pomogą Ci samodzielnie zainstalować ten element i skutecznie chronić serce Twojego samochodu.

Utrzymanie optymalnej temperatury oleju silnikowego to absolutna podstawa dla jego długowieczności i niezawodności. Właściwe chłodzenie oleju jest szczególnie istotne w specyficznych warunkach eksploatacji, gdzie fabryczne rozwiązania mogą okazać się niewystarczające. Zbyt wysoka temperatura oleju prowadzi do jego degradacji, utraty właściwości smarnych i w konsekwencji poważnych uszkodzeń silnika.

Kiedy warto rozważyć dodatkową chłodnicę oleju?

Fabryczne układy chłodzenia oleju są projektowane z myślą o standardowej eksploatacji. Jednak w pewnych sytuacjach, kiedy silnik pracuje pod zwiększonym obciążeniem, temperatura oleju może znacznie przekroczyć optymalny zakres 90-110°C. Dzieje się tak, ponieważ olej, oprócz smarowania, pełni również funkcję chłodzącą, odbierając ciepło od najbardziej obciążonych elementów silnika, takich jak tłoki czy turbosprężarka. Kiedy temperatura rośnie zbyt wysoko, olej traci swoją lepkość, film olejowy staje się cieńszy, a to bezpośrednio zwiększa ryzyko tarcia i zużycia, prowadząc do przyspieszonej degradacji komponentów silnika.

• Samochody tuningowane i sportowe: Zwiększona moc i moment obrotowy generują więcej ciepła, co wymaga efektywniejszego odprowadzania go z oleju.
• Pojazdy użytkowane w motorsporcie: Rajdy, wyścigi torowe czy drift to ekstremalne warunki, gdzie silnik pracuje na granicy możliwości przez długi czas.
• Samochody intensywnie eksploatowane: Częste holowanie ciężkich przyczep, jazda w górach, czy długotrwała jazda z dużą prędkością na autostradzie mogą podnieść temperaturę oleju powyżej bezpiecznego poziomu.
• Pojazdy z turbosprężarką: Turbosprężarki generują bardzo dużo ciepła, a olej jest kluczowy dla ich chłodzenia i smarowania. Dodatkowa chłodnica może znacznie przedłużyć ich żywotność.

Zastanawiając się, czy montaż chłodnicy oleju ma sens w seryjnym aucie do codziennej jazdy, musimy wziąć pod uwagę kilka czynników. W polskim klimacie, szczególnie w okresie jesienno-zimowym, kluczowe jest zastosowanie podstawki z termostatem. Bez niego olej będzie chłodzony od samego początku, co może prowadzić do jego niedogrzania. Niedogrzany olej, podobnie jak przegrzany, nie pracuje optymalnie jest zbyt gęsty, nie dociera efektywnie do wszystkich zakamarków silnika i zwiększa opory wewnętrzne. Termostat zapewnia, że olej zacznie być chłodzony dopiero po osiągnięciu odpowiedniej temperatury (zazwyczaj około 80°C), co jest idealnym rozwiązaniem dla aut cywilnych, zapewniającym zarówno ochronę przed przegrzaniem, jak i optymalną temperaturę pracy w chłodniejsze dni.

Przygotowanie do montażu: co musisz kupić i mieć pod ręką?

Zanim zabierzesz się za montaż chłodnicy oleju, niezwykle ważne jest, abyś skompletował wszystkie niezbędne elementy i narzędzia. Brak któregoś z nich w trakcie pracy może skutecznie pokrzyżować plany i wydłużyć cały proces. Pamiętaj, że precyzja i odpowiednie przygotowanie to podstawa sukcesu.

Dobór rozmiaru i typu chłodnicy jest kluczowy. Najpopularniejsze są chłodnice powietrzne, które są stosunkowo proste w montażu i efektywnie oddają ciepło do otoczenia. Ich rozmiar (liczba rzędów) powinien być dobrany do mocy silnika i przewidywanych obciążeń. Zbyt mała chłodnica nie będzie efektywna, zbyt duża może prowadzić do nadmiernego wychłodzenia oleju, jeśli nie zastosujemy termostatu. Istnieją również chłodnice wodne (wymienniki ciepła), które wpina się w układ chłodzenia silnika, ale ich instalacja jest znacznie bardziej skomplikowana i rzadziej stosowana w amatorskich projektach.

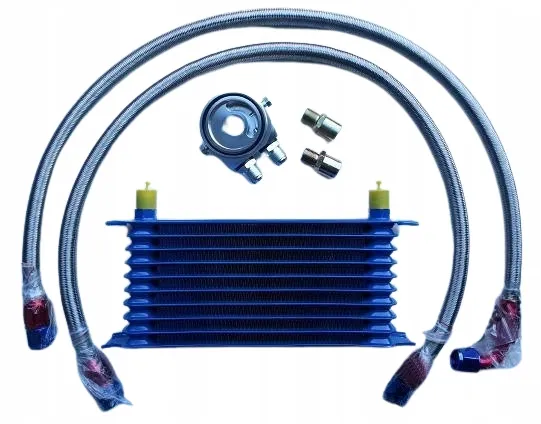

Kluczowym elementem całego układu jest podstawka pod filtr oleju, zwana również adapterem. To właśnie ona montowana jest między blokiem silnika a fabrycznym filtrem oleju. Podstawka posiada specjalne porty, do których podłączane są przewody prowadzące olej do i z zewnętrznej chłodnicy. Bez niej nie ma możliwości wpięcia dodatkowej chłodnicy w obieg smarowania silnika.

Rola termostatu w podstawce jest nie do przecenienia, zwłaszcza w autach cywilnych. Jak już wspomniałem, termostat otwiera obieg oleju na chłodnicę dopiero, gdy olej osiągnie odpowiednią temperaturę (zazwyczaj około 80°C). Jego pominięcie w samochodzie do codziennej jazdy, szczególnie w polskim klimacie, może prowadzić do permanentnego niedogrzania oleju. Niedogrzany olej jest zbyt gęsty, co zwiększa opory wewnętrzne silnika, pogarsza smarowanie przy zimnym starcie i może prowadzić do szybszego zużycia komponentów. Zawsze rekomenduję podstawkę z termostatem, aby zapewnić optymalne warunki pracy oleju przez cały rok.

Przy zakupie przewodów olejowych zwróć uwagę na ich jakość i odpowiedni rozmiar, np. AN10 to popularny wybór zapewniający wystarczający przepływ. Przewody powinny być w oplocie (stalowym lub nylonowym) dla zwiększenia odporności na przetarcia, wysoką temperaturę i ciśnienie. Złączki również muszą być wysokiej jakości, najlepiej typu AN (JIC), które zapewniają pewne i szczelne połączenie. Pamiętaj, że to przez te przewody będzie krążyć gorący olej pod ciśnieniem, więc ich trwałość i szczelność są absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania układu.

• Zestaw kluczy płaskich i nasadowych (metrycznych i/lub calowych, w zależności od złączek).
• Klucz dynamometryczny do precyzyjnego dokręcania.
• Pojemnik na spuszczony olej.
• Szczypce do opasek zaciskowych (jeśli są w zestawie).
• Narzędzia do cięcia i zakuwania przewodów (jeśli kupujesz przewody w metrach).
• Śrubokręty.
• Latarka czołowa lub ręczna.
• Ściereczki, odtłuszczacz.
• Nowy filtr oleju.
• Dodatkowy olej silnikowy (pojemność układu wzrośnie).

Montaż chłodnicy oleju krok po kroku: praktyczny przewodnik

Przejdźmy teraz do sedna, czyli do samego procesu montażu. Postaram się przeprowadzić Cię przez każdy etap w sposób klarowny i szczegółowy, tak abyś mógł wykonać tę pracę samodzielnie i bez zbędnych komplikacji. Pamiętaj, że precyzja i cierpliwość są tutaj kluczowe.

Krok 1: Wybór idealnego miejsca na montaż chłodnicy

Dla chłodnicy powietrznej, której zadaniem jest oddawanie ciepła do otoczenia, najważniejszy jest maksymalny przepływ powietrza. Idealne miejsca to te, gdzie chłodnica będzie bezpośrednio wystawiona na strumień powietrza podczas jazdy. Zazwyczaj jest to przestrzeń za przednim zderzakiem, w dolnej części wlotu powietrza, lub przed chłodnicą wody/klimatyzacji. Upewnij się, że wybrane miejsce pozwoli na swobodny przepływ powietrza przez lamele chłodnicy i nie będzie kolidować z innymi elementami pojazdu.

• Za innymi chłodnicami, które blokują przepływ powietrza (chyba że to chłodnica wodna, którą montujemy celowo przed chłodnicą wody silnika).
• W miejscach, gdzie chłodnica będzie narażona na uszkodzenia mechaniczne (np. uderzenia kamieni).
• Wlotem/wylotem skierowanym w dół, co może prowadzić do zapowietrzenia układu i gromadzenia się osadów.
• W bezpośrednim sąsiedztwie bardzo gorących elementów silnika, które mogłyby nagrzewać chłodnicę zamiast ją chłodzić.

Krok 2: Instalacja podstawki pod filtr oleju

Pierwszym krokiem jest spuszczenie oleju silnikowego i demontaż fabrycznego filtra oleju. Pamiętaj, aby mieć przygotowany odpowiedni pojemnik na zużyty olej. Po zdjęciu filtra dokładnie oczyść powierzchnię montażową na bloku silnika. Upewnij się, że nie ma tam żadnych resztek starej uszczelki czy zabrudzeń, które mogłyby wpłynąć na szczelność połączenia.

Teraz możesz zamontować adapter (podstawkę) na bloku silnika. Upewnij się, że nowa uszczelka jest prawidłowo umieszczona. Następnie ostrożnie dokręć śruby mocujące podstawkę. Użyj klucza dynamometrycznego, jeśli producent podstawki podaje moment dokręcenia to zapewni optymalną siłę zacisku i zapobiegnie zarówno niedokręceniu (wycieki), jak i przekręceniu (uszkodzenie gwintu lub uszczelki). Po zamontowaniu podstawki, wkręć nowy filtr oleju w przeznaczone dla niego miejsce na adapterze.

Krok 3: Solidne zamocowanie samej chłodnicy

Po wybraniu miejsca, przystąp do solidnego zamocowania chłodnicy. Użyj do tego dedykowanych uchwytów i śrub, które zazwyczaj są częścią zestawu montażowego. Chłodnica musi być zamocowana w taki sposób, aby była stabilna i odporna na drgania, które występują podczas jazdy. Upewnij się, że nie będzie się przemieszczać ani ocierać o inne elementy, co mogłoby prowadzić do przetarcia lameli lub przewodów. Pamiętaj, że jest to element narażony na spore obciążenia, więc solidność montażu jest tu priorytetem.

Przeczytaj również: Chłodnica oleju: objawy awarii, diagnostyka i koszty naprawy

Krok 4: Podłączenie przewodów olejowych

To jeden z najbardziej krytycznych etapów. Przewody olejowe muszą być poprowadzone w taki sposób, aby unikać ostrych zagięć, przetarć i kontaktu z ruchomymi lub gorącymi elementami silnika (np. kolektor wydechowy, paski klinowe). Użyj opasek zaciskowych lub specjalnych uchwytów, aby bezpiecznie przymocować przewody do konstrukcji samochodu, zapewniając im odpowiednią odległość od potencjalnych zagrożeń. Pamiętaj, że olej pod ciśnieniem i w wysokiej temperaturze może być bardzo niebezpieczny w przypadku wycieku.

Większość podstawek i chłodnic ma oznaczenia IN (wejście) i OUT (wyjście). Nie pomyl kierunku przepływu oleju! Zazwyczaj olej z podstawki (z silnika) trafia do chłodnicy przez port IN, a po schłodzeniu wraca do podstawki przez port OUT. Sprawdź instrukcję montażu swojej podstawki i chłodnicy, aby upewnić się co do prawidłowego podłączenia. Niewłaściwy kierunek może skutkować brakiem efektywnego chłodzenia lub nawet uszkodzeniem termostatu w podstawce.

Dokręcanie złączek AN wymaga precyzji. Złączki te zapewniają 100% szczelności dzięki stożkowemu uszczelnieniu. Dokręcaj je z wyczuciem, ale stanowczo. Zbyt słabe dokręcenie spowoduje wyciek, natomiast zbyt mocne może doprowadzić do uszkodzenia gwintu lub stożka, co również skutkuje nieszczelnością i jest trudne do naprawienia. Jeśli masz klucz dynamometryczny i producent podaje moment, skorzystaj z niego. W przeciwnym razie, dokręć złączkę, aż poczujesz wyraźny opór, a następnie dociągnij ją o ćwierć obrotu. Po montażu koniecznie wykonaj test szczelności.

Pierwsze uruchomienie i kontrola po montażu

Po zakończeniu montażu chłodnicy oleju, nie możesz po prostu odpalić silnika i ruszyć w drogę. Pierwsze uruchomienie i dokładna kontrola po instalacji są absolutnie kluczowe dla bezpieczeństwa, prawidłowego działania układu oraz uniknięcia kosztownych awarii. To moment, w którym weryfikujemy poprawność naszej pracy.

Pamiętaj, że po montażu dodatkowej chłodnicy oleju, pojemność układu smarowania silnika znacząco wzrosła. Chłodnica i przewody mieszczą dodatkową ilość oleju, często od 0,5 do nawet 1,5 litra, w zależności od rozmiaru chłodnicy i długości przewodów. Przed uruchomieniem silnika, uzupełnij poziom oleju w silniku, dolewając go stopniowo i kontrolując bagnetem, aż osiągnie maksymalny poziom. Po pierwszym uruchomieniu i krótkiej pracy silnika, ponownie sprawdź poziom i ewentualnie uzupełnij.

Po uzupełnieniu oleju, możesz bezpiecznie uruchomić silnik. Pozwól mu pracować na wolnych obrotach przez kilka minut. W tym czasie obserwuj wskaźnik ciśnienia oleju na desce rozdzielczej (jeśli go masz) powinien szybko wskazać prawidłowe ciśnienie. Wsłuchaj się w pracę silnika, czy nie ma żadnych niepokojących dźwięków. Jeśli masz podstawkę z termostatem, olej zacznie przepływać przez chłodnicę dopiero po osiągnięciu odpowiedniej temperatury, więc nie spodziewaj się natychmiastowego nagrzewania się chłodnicy.

Najważniejszym elementem kontroli jest dokładne sprawdzenie wszystkich połączeń pod kątem wycieków oleju. Zwróć szczególną uwagę na miejsca, gdzie przewody łączą się z podstawką i chłodnicą. Poszukaj nawet najmniejszych śladów wilgoci lub kapiącego oleju. Możesz użyć latarki, aby dokładnie oświetlić te miejsca. Po kilku minutach pracy silnika, wyłącz go i ponownie sprawdź wszystkie połączenia. Warto również przejechać się kawałek, a następnie jeszcze raz skontrolować układ po powrocie. Nawet drobny wyciek może z czasem stać się poważnym problemem.

Unikaj tych błędów: najczęstsze problemy podczas montażu

Nawet najbardziej doświadczonym mechanikom zdarzają się pomyłki, ale znajomość najczęstszych błędów pozwala ich uniknąć i zapewnić prawidłowe działanie układu chłodzenia oleju. Moje doświadczenie pokazuje, że wiele problemów po montażu wynika z kilku powtarzających się zaniedbań. Chcę Cię przed nimi ostrzec.

Najczęstszą przyczyną wycieków oleju są niedokręcone lub zbyt mocno dokręcone złączki. Jak już wspomniałem, złączki AN wymagają precyzji. Niedokręcenie to oczywista przyczyna nieszczelności. Jednak równie często spotykam się z przekręceniem gwintów lub uszkodzeniem stożkowego uszczelnienia, co również prowadzi do wycieków. Zawsze używaj odpowiednich kluczy, dokręcaj z wyczuciem, a jeśli to możliwe, z kluczem dynamometrycznym. Po montażu, po każdym uruchomieniu silnika, a nawet po pierwszej krótkiej przejażdżce, dokładnie sprawdzaj wszystkie połączenia pod kątem wycieków.

Pominięcie termostatu w podstawce, zwłaszcza w autach cywilnych, to błąd, który prowadzi do niedogrzania silnika, a co za tym idzie, niedogrzania oleju. W chłodniejszych miesiącach olej będzie zbyt długo pracował w niskiej temperaturze, co zwiększa jego lepkość, pogarsza smarowanie i zwiększa zużycie paliwa. W dłuższej perspektywie może to prowadzić do przyspieszonego zużycia silnika. Zawsze rekomenduję podstawkę z termostatem, aby utrzymać olej w optymalnym zakresie temperatur przez cały rok.

Przetarcie lub zagięcie przewodów olejowych to poważne zagrożenie. Przewody prowadzące olej pod ciśnieniem i w wysokiej temperaturze są niezwykle ważne dla bezpieczeństwa. Jeśli przewód zostanie przetarty przez ruchomy element (np. pasek, koło) lub zagięty do tego stopnia, że ograniczy przepływ oleju, może to doprowadzić do nagłej utraty ciśnienia oleju i zatarcia silnika. Zawsze prowadź przewody z dala od ruchomych i gorących części, używaj opasek i uchwytów do ich solidnego mocowania, a także zabezpieczaj je przed ostrymi krawędziami. Zadbaj o to, aby przewody miały pewien luz, ale nie były luźne i nie mogły się przemieszczać.
