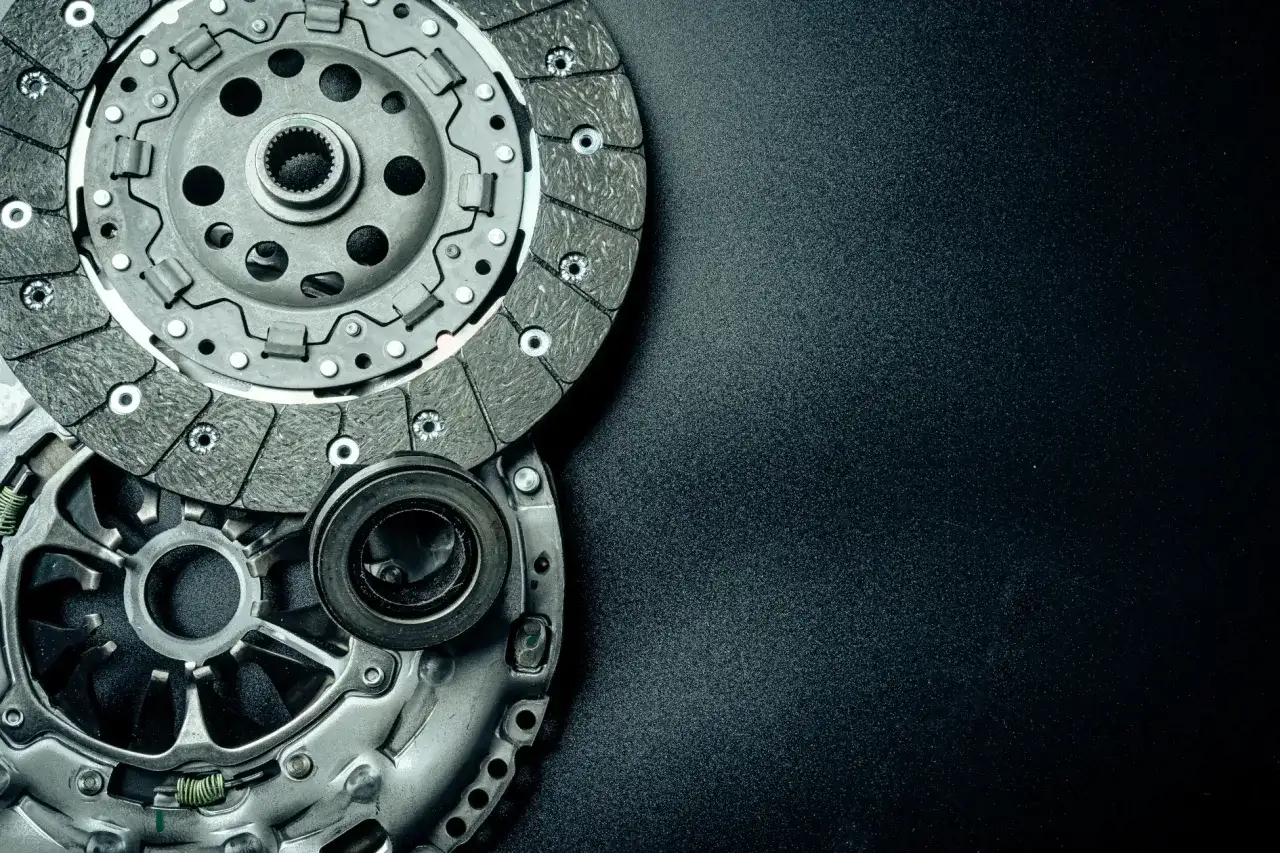

Sprzęgło samochodowe: Jak działa, objawy zużycia i jak o nie dbać?

Jako Florian Wójcik, widzę, że wielu kierowców, zwłaszcza tych mniej doświadczonych, często zastanawia się, czym właściwie jest sprzęgło w samochodzie i dlaczego jest tak kluczowe dla płynnej jazdy. To niepozorny, ale absolutnie niezbędny element układu napędowego, który pozwala nam na komfortowe ruszanie, efektywną zmianę biegów i bezpieczne zatrzymywanie pojazdu bez gaszenia silnika. Zapraszam do zgłębienia tajników tego mechanizmu, aby w pełni zrozumieć jego rolę i działanie.

Sprzęgło samochodowe klucz do płynnej jazdy i efektywnej zmiany biegów

Dlaczego sprzęgło jest niezbędne w samochodzie?

Sprzęgło to jeden z tych elementów, o których często zapominamy, dopóki nie zacznie sprawiać problemów. A przecież bez niego jazda samochodem z manualną skrzynią biegów byłaby niemożliwa! Mechanizm ten jest sprytnie umiejscowiony między silnikiem a skrzynią biegów, pełniąc rolę łącznika i rozłącznika napędu. Jego podstawowe zadanie to efektywne przenoszenie momentu obrotowego z wału korbowego silnika na wałek sprzęgłowy skrzyni biegów. Jednak równie ważne jest to, że sprzęgło pozwala nam na czasowe rozłączanie napędu. Dzięki temu możemy płynnie ruszyć z miejsca, zmieniać biegi bez zgrzytów oraz zatrzymać pojazd, nie gasząc przy tym silnika. To właśnie ta zdolność do kontrolowanego łączenia i rozłączania sprawia, że sprzęgło jest absolutnie kluczowe dla komfortu i bezpieczeństwa jazdy.

Budowa i zasada działania sprzęgła samochodowego

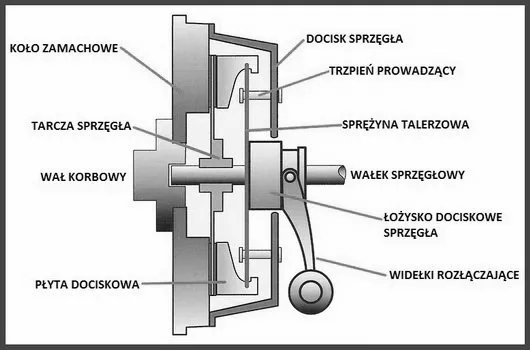

Kiedy mówimy o sprzęgle, najczęściej mamy na myśli sprzęgło cierne, które jest standardem w samochodach z manualną skrzynią biegów. Ten mechanizm składa się z trzech głównych, współpracujących ze sobą elementów: tarczy sprzęgłowej, docisku sprzęgła oraz łożyska oporowego (wyciskowego). Tarcza sprzęgłowa, z okładzinami ciernymi po obu stronach, jest umieszczona między kołem zamachowym silnika a dociskiem. Docisk z kolei, za pomocą sprężyny talerzowej, mocno dociska tarczę do koła zamachowego, zapewniając przeniesienie momentu obrotowego. Łożysko oporowe natomiast jest odpowiedzialne za rozłączanie tych elementów, gdy wciśniemy pedał sprzęgła.

Zrozumienie, co dzieje się po wciśnięciu pedału sprzęgła, jest kluczowe do pojęcia jego działania:

1. Wciśnięcie pedału sprzęgła: Gdy naciskamy pedał, uruchamiamy system hydrauliczny (lub linkowy), który przesuwa widełki sprzęgła.
2. Działanie łożyska oporowego: Widełki naciskają na łożysko oporowe, które z kolei przesuwa się w stronę silnika.
3. Nacisk na sprężynę talerzową: Łożysko oporowe naciska na centralną część sprężyny talerzowej docisku.
4. Rozłączenie napędu: Sprężyna talerzowa odgina się, odciągając docisk od tarczy sprzęgłowej. Tarcza traci kontakt z kołem zamachowym silnika. Moment obrotowy przestaje być przenoszony na skrzynię biegów napęd jest rozłączony.
5. Zmiana biegu: W tym momencie możemy swobodnie zmienić bieg, ponieważ skrzynia biegów nie jest obciążona momentem obrotowym silnika.
6. Zwalnianie pedału sprzęgła: Kiedy stopniowo zwalniamy pedał, nacisk na łożysko oporowe maleje.
7. Ponowne dociśnięcie tarczy: Sprężyna talerzowa docisku powraca do swojej pierwotnej pozycji, mocno dociskając tarczę sprzęgłową do koła zamachowego silnika.
8. Sprzęgnięcie napędu: Tarcza zaczyna obracać się razem z kołem zamachowym, a moment obrotowy jest ponownie przenoszony na skrzynię biegów. Samochód zaczyna jechać lub kontynuuje jazdę na wybranym biegu.

Zasadniczo, sprzęgło cierne działa na prostej, ale genialnej zasadzie siły tarcia. Kiedy tarcza sprzęgłowa jest mocno dociśnięta do koła zamachowego silnika, tarcie między ich powierzchniami jest wystarczająco duże, aby przenieść pełen moment obrotowy. To tak, jakbyśmy mocno ścisnęli dwie obracające się płyty zaczynają obracać się razem. Kiedy chcemy przerwać ten przepływ mocy, po prostu odsuwamy jedną płytę od drugiej, zmniejszając tarcie do zera. Stopniowe zwalnianie pedału sprzęgła pozwala na kontrolowane, płynne zwiększanie tarcia, co umożliwia łagodne ruszanie z miejsca, bez szarpnięć i zgaszenia silnika.

Rodzaje sprzęgieł: Czym się różnią i gdzie je znajdziemy?

Choć zasada działania sprzęgła ciernego jest najbardziej rozpowszechniona, w motoryzacji spotykamy różne rozwiązania, dostosowane do specyfiki danego układu napędowego. Pozwólcie, że opowiem o najpopularniejszych z nich.

Sprzęgło cierne to absolutny król w samochodach z manualną skrzynią biegów. Jak już wspomniałem, jego działanie opiera się na tarciu między tarczą sprzęgłową a kołem zamachowym. Większość z nas ma z nim do czynienia na co dzień. Wyróżniamy tu odmiany suche, gdzie tarcza pracuje "na sucho", oraz mokre, które zanurzone są w oleju. Te drugie znajdziemy często w motocyklach, a także w zaawansowanych skrzyniach dwusprzęgłowych (DSG, PowerShift), gdzie olej pomaga w chłodzeniu i smarowaniu, co pozwala na przenoszenie większych momentów obrotowych i szybszą zmianę biegów.

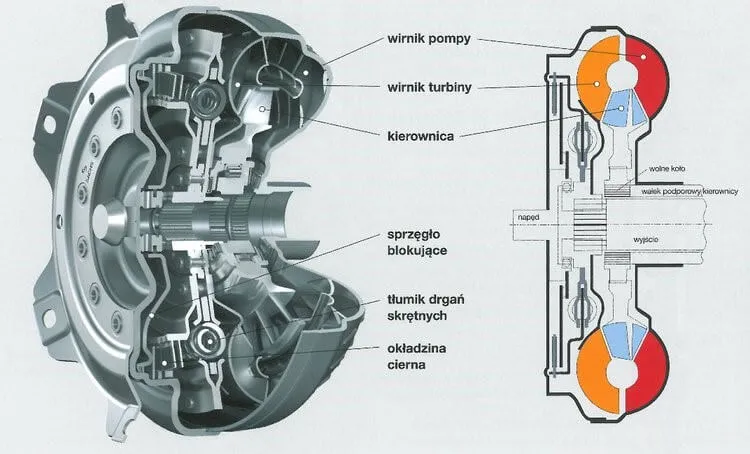

W przypadku klasycznych, automatycznych skrzyń biegów, rolę sprzęgła pełni sprzęgło hydrokinetyczne, często nazywane konwerterem momentu obrotowego. To zupełnie inna bajka! Zamiast tarcia, moment obrotowy przenoszony jest za pomocą cieczy oleju hydraulicznego. Składa się z pompy (połączonej z silnikiem), turbiny (połączonej ze skrzynią biegów) i nieruchomego kierownicy. Olej wprawiany w ruch przez pompę uderza w łopatki turbiny, wprawiając ją w ruch. Taka konstrukcja zapewnia niezwykle płynną pracę i brak szarpnięć, co jest domeną "automatów". Minusem jest jednak stały, choć niewielki, poślizg, który może wpływać na nieznacznie wyższe zużycie paliwa.

Nie możemy zapomnieć o kole zamachowym dwumasowym (DKZ), które choć nie jest sprzęgłem sensu stricto, to stanowi jego integralną część w wielu nowoczesnych samochodach, zwłaszcza z silnikami diesla i mocnymi jednostkami benzynowymi. DKZ to zaawansowane rozwiązanie, które ma za zadanie redukcję wibracji generowanych przez silnik. Składa się z dwóch mas (pierwotnej i wtórnej) połączonych specjalnymi sprężynami i tłumikami. Dzięki temu, drgania skrętne silnika są skutecznie pochłaniane, zanim dotrą do skrzyni biegów. Przekłada się to na znacznie większy komfort jazdy, ciszę w kabinie i co najważniejsze chroni skrzynię biegów przed przedwczesnym zużyciem.

Rzadziej spotykane jako główne sprzęgło napędowe, ale istotne w innych zastosowaniach, jest sprzęgło elektromagnetyczne. Jego zasada działania opiera się na polu magnetycznym, które po włączeniu prądu przyciąga dwie tarcze, przenosząc moment obrotowy. Najczęściej znajdziemy je w układach pomocniczych, na przykład do załączania sprężarki klimatyzacji, wentylatora chłodnicy czy w napędach 4x4, gdzie odpowiada za dołączanie tylnej osi. Jest to rozwiązanie precyzyjne i szybko reagujące.

Objawy zużycia sprzęgła: Kiedy należy reagować?

Jako kierowca z doświadczeniem, zawsze zwracam uwagę na subtelne sygnały, które wysyła samochód. Sprzęgło, choć ukryte, potrafi jasno komunikować swoje zmęczenie. Jednym z najbardziej charakterystycznych objawów jest "ślizganie się sprzęgła". Wyobraźcie sobie sytuację: dodajecie gazu, obroty silnika gwałtownie rosną, słyszycie, jak silnik pracuje na wysokich obrotach, ale prędkość pojazdu nie zwiększa się proporcjonalnie. To klasyczny znak, że tarcza sprzęgłowa nie jest już w stanie skutecznie przenieść całej mocy na skrzynię biegów po prostu się ślizga.

Oprócz ślizgania, istnieje szereg innych sygnałów, które powinny zapalić czerwoną lampkę:

• Szarpanie podczas ruszania: Jeśli samochód rusza z szarpnięciem, zamiast płynnie, może to świadczyć o zużyciu tłumików drgań w tarczy sprzęgłowej lub problemach z dociskiem.
• Nietypowe dźwięki: Szum, tarcie, piski czy zgrzyty słyszalne po wciśnięciu pedału sprzęgła, a ustające po jego zwolnieniu, często wskazują na zużycie łożyska oporowego. Jeśli słychać stukanie lub grzechotanie, szczególnie na biegu jałowym, może to być sygnał problemów z kołem dwumasowym.
• Zapach spalenizny: Charakterystyczny, nieprzyjemny zapach, przypominający spalone klocki hamulcowe, to ewidentny znak przegrzania okładzin ciernych tarczy sprzęgłowej. Dzieje się tak, gdy sprzęgło ślizga się zbyt długo lub jest nadmiernie obciążane.

Kolejnym poważnym sygnałem jest problem z wrzuceniem biegów, zwłaszcza pierwszego i wstecznego, przy pracującym silniku. Jeśli musimy użyć siły, a biegi "nie chcą wejść" lub słychać zgrzytanie, oznacza to, że sprzęgło nie rozłącza napędu w pełni. Może to być spowodowane zużyciem tarczy, docisku, problemami z układem hydraulicznym sprzęgła, a nawet zapowietrzeniem.

Zwróćcie też uwagę na to, kiedy sprzęgło zaczyna "brać". Jeśli sprzęgło zaczyna "łapać" dopiero, gdy pedał jest niemal całkowicie puszczony, mówimy o "wysokim braniu". To kolejny symptom zużycia tarczy sprzęgłowej, która staje się cieńsza i wymaga dłuższego skoku pedału, aby docisk mógł ją skutecznie dociągnąć do koła zamachowego.

Przeczytaj również: Montaż chłodnicy oleju hydraulicznego: Poradnik krok po kroku

Jak dbać o sprzęgło, by wydłużyć jego żywotność?

Żywotność sprzęgła to temat, który zawsze wzbudza dyskusje. W dużej mierze zależy ona od stylu jazdy, ale ja, jako Florian Wójcik, widziałem już setki sprzęgieł i wiem, że odpowiednie nawyki mogą znacząco wydłużyć jego życie. Oto najbardziej szkodliwe nawyki, których należy unikać:

• Jazda na półsprzęgle: To prawdziwy zabójca sprzęgła! Utrzymywanie pedału w pozycji pośredniej, zwłaszcza w korkach czy podczas manewrowania, powoduje ciągłe tarcie i przegrzewanie okładzin.
• Trzymanie nogi na pedale sprzęgła podczas jazdy: Nawet lekki nacisk na pedał sprawia, że łożysko oporowe jest stale obciążone, a docisk częściowo odciągnięty, co prowadzi do niepotrzebnego zużycia. Noga powinna spoczywać na podnóżku.
• Gwałtowne ruszanie i "strzelanie ze sprzęgła": Agresywne ruszanie z piskiem opon, czyli szybkie puszczanie pedału sprzęgła przy wysokich obrotach silnika, generuje ogromne obciążenia i błyskawicznie zużywa tarczę.
• Trzymanie samochodu na wzniesieniu za pomocą sprzęgła: Zamiast używać hamulca ręcznego, niektórzy kierowcy utrzymują auto w miejscu, balansując pedałem sprzęgła. To nic innego jak jazda na półsprzęgle w ekstremalnych warunkach.

Rozwijając temat "jazdy na półsprzęgle" to nawyk, który niestety jest bardzo powszechny, zwłaszcza w ruchu miejskim. Kiedy utrzymujemy pedał sprzęgła w pozycji, w której tarcza częściowo styka się z kołem zamachowym, generujemy intensywne tarcie. To tarcie wytwarza ogromne ilości ciepła, które dosłownie "spala" okładziny cierne tarczy sprzęgłowej. W efekcie, tarcza szybko się zużywa, traci swoje właściwości cierne, a cały mechanizm ulega przegrzaniu. Konsekwencje to nie tylko konieczność wcześniejszej wymiany sprzęgła, ale także ryzyko uszkodzenia koła zamachowego, a nawet skrzyni biegów. Warto więc poświęcić chwilę na naukę prawidłowego operowania sprzęgłem, aby uniknąć kosztownych napraw.

Prawidłowa technika eksploatacji sprzęgła jest prosta, ale wymaga konsekwencji. Po pierwsze, zawsze wciskaj pedał sprzęgła do oporu podczas zmiany biegów to zapewnia pełne rozłączenie napędu. Po drugie, zdejmuj stopę z pedału sprzęgła natychmiast po zakończeniu manewru zmiany biegu lub ruszenia. Po trzecie, w celu odciążenia koła dwumasowego, zalecam odpalanie i gaszenie silnika z wciśniętym sprzęgłem. Typowa żywotność sprzęgła waha się od około 100 tysięcy do ponad 200 tysięcy kilometrów. Jak widać, rozstrzał jest duży, co tylko potwierdza, jak bardzo zależy ona od naszego stylu jazdy. Dbając o sprzęgło, dbamy o cały układ napędowy i oszczędzamy sobie nerwów oraz pieniędzy na nieplanowane wizyty u mechanika.
