Regulacja sprzęgła C-330: Poradnik eksperta uniknij awarii!

Precyzyjna regulacja sprzęgła w Ursusie C-330 to jeden z tych zabiegów konserwacyjnych, które mają ogromne znaczenie dla komfortu pracy, bezpieczeństwa i przede wszystkim długowieczności Twojego ciągnika. W tym artykule, jako Florian Wójcik, przeprowadzę Cię przez szczegółową instrukcję krok po kroku, która pozwoli Ci samodzielnie i poprawnie wyregulować dwustopniowe sprzęgło, unikając kosztownych awarii i zapewniając płynne działanie maszyny.

Dlaczego precyzyjna regulacja sprzęgła w C-330 to podstawa?

Jakie problemy generuje źle wyregulowane sprzęgło?

Nieprawidłowo wyregulowane sprzęgło w C-330 potrafi skutecznie uprzykrzyć życie każdemu operatorowi i, co gorsza, prowadzić do poważnych uszkodzeń. Z moich doświadczeń wynika, że najczęstsze problemy to:

• Zgrzytanie przy zmianie biegów: To klasyczny objaw, który świadczy o tym, że sprzęgło nie rozłącza się w pełni.
• Szarpanie przy ruszaniu: Ciągnik rusza gwałtownie, zamiast płynnie, co jest niekomfortowe i obciąża układ napędowy.
• "Ciągnięcie" sprzęgła: Mimo wciśniętego pedału, napęd nie jest całkowicie rozłączony, co utrudnia zmianę biegów i może prowadzić do zgrzytów.
• Ślizganie się sprzęgła: Obroty silnika rosną, ale ciągnik nie przyspiesza proporcjonalnie. To znak, że sprzęgło nie przenosi pełnej mocy.
• Problemy z załączeniem lub rozłączeniem napędu WOM: Niewłaściwa regulacja drugiego stopnia sprzęgła uniemożliwia prawidłową pracę z maszynami napędzanymi wałkiem odbioru mocy.

Konsekwencje zaniedbania regulacji są niestety kosztowne. Jazda z niewyregulowanym sprzęgłem prowadzi do jego przyspieszonego zużycia, w tym spalenia tarcz sprzęgłowych, uszkodzenia docisku, a nawet koła zamachowego. Co więcej, zgrzyty i szarpanie mogą powodować uszkodzenia skrzyni biegów, co jest już bardzo poważną i drogą w naprawie usterką.

Kiedy ostatni raz sprawdzałeś ustawienia? Sygnały, których nie wolno ignorować

Regularna kontrola ustawień sprzęgła to podstawa, a ja zawsze powtarzam, że lepiej zapobiegać niż leczyć. Nie czekaj, aż problemy staną się poważne. Istnieją konkretne sygnały, które jasno wskazują, że nadszedł czas na regulację sprzęgła:

• Trudności w zmianie biegów: Jeśli biegi wchodzą z oporem, zgrzytają lub musisz używać dużej siły, to sygnał alarmowy.
• Nieprawidłowe zachowanie ciągnika podczas ruszania: Szarpanie, zbyt gwałtowne ruszanie lub brak płynności to objawy, których nie wolno lekceważyć.
• Hałas (szum) podczas wciskania pedału sprzęgła: Ten dźwięk może świadczyć o zużyciu łożyska oporowego, co często idzie w parze z problemami z regulacją lub jest jej przyczyną.
• Zwiększony skok jałowy pedału sprzęgła: Jeśli pedał ma zbyt duży "martwy" ruch, zanim zacznie rozłączać sprzęgło, to znak, że luz jest za duży.

Przygotowanie do pracy: narzędzia i bezpieczeństwo

Twoja skrzynka z narzędziami: Co będzie potrzebne do precyzyjnej regulacji?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Precyzja jest tutaj kluczowa, więc nie improwizuj. Oto lista, którą zawsze mam ze sobą:

• Klucze płaskie lub nasadowe: W zależności od śrub regulacyjnych, będziesz potrzebował odpowiednich rozmiarów do poluzowania i dokręcenia nakrętek kontrujących.
• Śrubokręt płaski: Niezbędny do regulacji wkrętów dociskowych, szczególnie w starszym typie sprzęgła.
• Szczelinomierz lub przygotowany przymiar: To absolutnie kluczowe narzędzie! Do precyzyjnego ustawienia odległości łapek od łożyska oporowego. Ja często przygotowuję sobie przymiar z kawałka płaskownika o odpowiedniej grubości (np. 8 mm), co ułatwia i przyspiesza pracę.

Krok po kroku: Jak bezpiecznie przygotować ciągnik i uzyskać dostęp do mechanizmu sprzęgła?

Bezpieczeństwo przede wszystkim! Zawsze pamiętaj o odpowiednim przygotowaniu ciągnika.

1. Zgaś silnik: Upewnij się, że silnik jest całkowicie wyłączony. Nigdy nie pracuj przy uruchomionym silniku!
2. Zabezpiecz ciągnik: Zaciągnij hamulec ręczny i podłóż kliny pod koła, aby uniemożliwić przypadkowe stoczenie się maszyny.
3. Uzyskaj dostęp do mechanizmu: W Ursusie C-330 dostęp do mechanizmu regulacyjnego sprzęgła uzyskasz przez okienko rewizyjne. Znajduje się ono po prawej stronie korpusu sprzęgła. Odkręć pokrywkę okienka, aby mieć swobodny widok i dostęp do łapek sprzęgła.

Klucz do sukcesu: Rozpoznaj typ sprzęgła w swoim C-330

Jak wizualnie odróżnić stary typ sprzęgła od nowego?

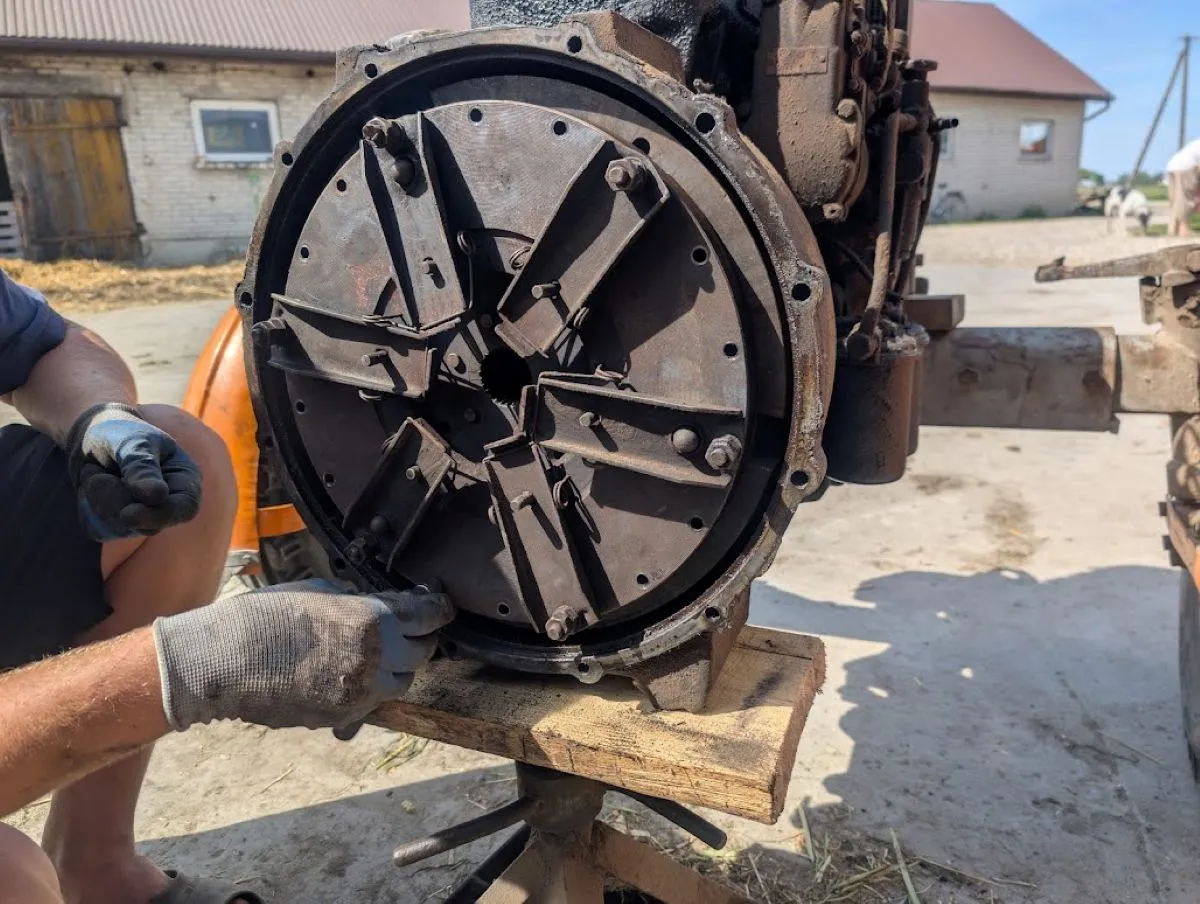

Zanim przystąpisz do regulacji, musisz wiedzieć, z jakim typem sprzęgła masz do czynienia. To fundamentalna sprawa, bo procedury regulacyjne się różnią. Wizualne rozpoznanie jest proste: starszy typ sprzęgła posiada trzy dźwigienki (łapki), natomiast nowszy typ wyposażony jest w sześć łapek. Po otwarciu okienka rewizyjnego od razu zobaczysz, który wariant jest zamontowany w Twoim ciągniku.

Dlaczego ta wiedza jest fundamentalna dla poprawnej regulacji?

Ta wiedza jest absolutnie kluczowa. Dlaczego? Ponieważ proces regulacji, a co najważniejsze, wartości luzów, są inne dla sprzęgła 3-łapkowego i 6-łapkowego. Błędne rozpoznanie typu sprzęgła i zastosowanie niewłaściwej procedury lub wartości luzów może prowadzić do nieprawidłowych ustawień, a w konsekwencji do szybkiego zużycia tarcz, uszkodzenia docisku, a nawet problemów ze skrzynią biegów. Zawsze upewnij się, zanim zaczniesz kręcić śrubami!

Precyzyjna regulacja sprzęgła w C-330: Stary typ (3 łapki)

Ustawianie I stopnia (jazda): Jak uzyskać idealne 8 mm luzu na łapkach?

Regulacja I stopnia, czyli sprzęgła jezdnego, jest kluczowa dla płynnej zmiany biegów i ruszania. W starszym typie sprzęgła (3 łapki) postępuj w następujący sposób:

1. Obróć kołem zamachowym: Ustaw je tak, aby jedna z łapek sprzęgła znajdowała się naprzeciwko okienka rewizyjnego.
2. Poluzuj nakrętkę kontrującą: Za pomocą klucza poluzuj nakrętkę kontrującą na śrubie regulacyjnej łapki.
3. Ustaw luz 8 mm: Włóż szczelinomierz lub przymiar o grubości 8 mm między koniec dźwigienki wyciskowej (łapki) a łożysko oporowe.
4. Dokręć śrubę regulacyjną: Delikatnie dokręcaj śrubę regulacyjną, aż poczujesz lekki opór na szczelinomierzu. Powinien on swobodnie wchodzić i wychodzić, ale bez nadmiernego luzu.
5. Skontruj nakrętkę: Trzymając śrubę regulacyjną, dokręć mocno nakrętkę kontrującą.
6. Powtórz dla pozostałych łapek: Obróć kołem zamachowym i powtórz całą procedurę dla pozostałych dwóch łapek. Upewnij się, że wszystkie trzy łapki mają równy luz 8 mm.

Regulacja II stopnia (WOM): Tajemnica "1,5 obrotu", czyli jak precyzyjnie ustawić wkręty dociskowe

Regulacja II stopnia odpowiada za prawidłowe działanie wałka odbioru mocy (WOM). W sprzęgle starszego typu (3 łapki) procedura jest nieco inna:

1. Zlokalizuj wkręty dociskowe: W sprzęgle starszego typu regulacja II stopnia odbywa się za pomocą wkrętów dociskowych, które znajdują się na każdej z trzech łapek.
2. Poluzuj nakrętki kontrujące: Za pomocą klucza poluzuj nakrętki kontrujące na wszystkich trzech wkrętach.
3. Dokręć wkręty do oporu: Użyj śrubokręta płaskiego i dokręć każdy z wkrętów dociskowych do momentu, aż poczujesz wyraźny opór. Nie używaj nadmiernej siły, aby nie uszkodzić gwintu.
4. Odkręć wkręty o 1,5 obrotu: Teraz, od każdego wkrętu, odkręć go dokładnie o 1,5 obrotu (jeden i pół pełnego obrotu). To jest kluczowa wartość dla tego typu sprzęgła.
5. Skontruj nakrętki: Trzymając wkręt w odpowiedniej pozycji, mocno dokręć nakrętkę kontrującą. Powtórz dla wszystkich trzech wkrętów.

Regulacja sprzęgła w C-330: Nowy typ (6 łapek)

Pierwszy stopień (jezdny): Ustawienie luzu w zakresie 6-8 mm na dźwigienkach

W nowszym typie sprzęgła (6 łapek) regulacja I stopnia jest podobna do starego typu, ale z inną wartością luzu i większą liczbą łapek:

1. Obróć kołem zamachowym: Ustaw je tak, aby jedna z łapek sprzęgła znajdowała się naprzeciwko okienka rewizyjnego.
2. Poluzuj nakrętkę kontrującą: Za pomocą klucza poluzuj nakrętkę kontrującą na śrubie regulacyjnej łapki.
3. Ustaw luz 6-8 mm: Włóż szczelinomierz lub przymiar o grubości 6 do 8 mm między koniec dźwigienki wyciskowej (łapki) a łożysko oporowe. Ja preferuję ustawienie bliżej 7 mm. Pamiętaj, że zbyt mała odległość (poniżej 6 mm) może prowadzić do szybszego zużycia tarczy.
4. Dokręć śrubę regulacyjną: Delikatnie dokręcaj śrubę regulacyjną, aż poczujesz lekki opór na szczelinomierzu.
5. Skontruj nakrętkę: Trzymając śrubę regulacyjną, dokręć mocno nakrętkę kontrującą.
6. Powtórz dla pozostałych łapek: Obróć kołem zamachowym i powtórz całą procedurę dla pozostałych pięciu łapek. Niezwykle ważne jest, aby wszystkie sześć łapek miało równomiernie ustawiony luz w podanym zakresie.

Drugi stopień (wałek mocy): Jak prawidłowo ustawić odległość 12-14 mm?

Regulacja II stopnia (WOM) w nowszym typie sprzęgła jest analogiczna do regulacji I stopnia, ale z innymi wartościami luzu:

1. Obróć kołem zamachowym: Ustaw je tak, aby jedna z łapek II stopnia sprzęgła znajdowała się naprzeciwko okienka rewizyjnego.
2. Poluzuj nakrętkę kontrującą: Poluzuj nakrętkę kontrującą na śrubie regulacyjnej łapki II stopnia.
3. Ustaw luz 12-14 mm: Włóż szczelinomierz lub przymiar o grubości 12 do 14 mm między koniec dźwigienki wyciskowej (łapki) a łożysko oporowe.
4. Dokręć śrubę regulacyjną: Delikatnie dokręcaj śrubę regulacyjną, aż poczujesz lekki opór na szczelinomierzu.
5. Skontruj nakrętkę: Trzymając śrubę regulacyjną, mocno dokręć nakrętkę kontrującą.
6. Powtórz dla pozostałych łapek: Obróć kołem zamachowym i powtórz całą procedurę dla pozostałych łapek II stopnia, upewniając się, że wszystkie mają równomierny luz w zakresie 12-14 mm.

Sprawdź efekty: Jak ocenić poprawność regulacji sprzęgła?

Test pedału sprzęgła: Czym jest prawidłowy luz jałowy i jak go ocenić?

Po zakończeniu regulacji łapek, kluczowe jest sprawdzenie luzu jałowego na pedale sprzęgła. To pierwszy i bardzo ważny wskaźnik poprawności całej operacji. Prawidłowo ustawiony luz jałowy powinien wynosić około 1/3 całego skoku pedału. Jak to sprawdzić?

1. Delikatnie naciśnij pedał sprzęgła ręką lub nogą, bez użycia dużej siły.
2. Obserwuj, jak daleko pedał przesuwa się, zanim poczujesz wyraźny opór i zacznie rozłączać sprzęgło.
3. Ten "martwy" ruch to właśnie luz jałowy. Jeśli wynosi on około jednej trzeciej całkowitego zakresu ruchu pedału, to znak, że jesteś na dobrej drodze.

Jazda próbna: Na co zwrócić uwagę, by potwierdzić sukces operacji?

Ostatecznym testem jest zawsze jazda próbna. Wsiądź do ciągnika i zwróć uwagę na następujące aspekty:

• Płynna zmiana biegów: Biegi powinny wchodzić lekko i bez żadnego zgrzytania.
• Brak szarpania przy ruszaniu: Ciągnik powinien ruszać płynnie, bez gwałtownych szarpnięć.
• Pełne rozłączanie napędu ("nie ciągnie"): Po wciśnięciu pedału sprzęgła, napęd musi być całkowicie rozłączony. Spróbuj wrzucić bieg na postoju powinien wejść bez oporu.
• Brak ślizgania się sprzęgła: Podczas jazdy, zwłaszcza pod obciążeniem, upewnij się, że obroty silnika rosną proporcjonalnie do prędkości, a sprzęgło nie "ślizga się".
• Prawidłowe załączanie i rozłączanie WOM: Sprawdź, czy wałek odbioru mocy załącza się i rozłącza bez problemów, bez zgrzytów i z odpowiednią siłą.

Przeczytaj również: Uszkodzone sprzęgło klimatyzacji: Objawy i co naprawdę oznaczają?

Uniknij pułapek: Typowe błędy przy regulacji sprzęgła

Problem nierównego ustawienia łapek jakie są tego konsekwencje?

Jednym z najczęstszych błędów, który widzę, jest nierówne ustawienie łapek sprzęgła. Ludzie często spieszą się i nie poświęcają wystarczająco dużo czasu na precyzyjne ustawienie każdej z nich. Konsekwencje są niestety poważne: nierównomierne ustawienie łapek prowadzi do nierównomiernego zużycia tarczy sprzęgłowej, a także do niepełnego rozłączania sprzęgła. W efekcie, mimo regulacji, nadal będziesz miał problemy ze zmianą biegów i zgrzytami, a tarcza szybciej się spali.

Zbyt mały lub zbyt duży luz: Czym grozi każda z tych pomyłek?

Zarówno zbyt mały, jak i zbyt duży luz na sprzęgle to poważne błędy, które mogą prowadzić do kosztownych awarii. Zbyt mały luz na sprzęgle (szczególnie na I stopniu) oznacza, że sprzęgło jest ciągle lekko "podciągnięte". To prowadzi do szybszego zużycia tarczy sprzęgłowej, jej spalenia, a także do przegrzewania się całego mechanizmu. Ciągnik będzie "ciągnął", nawet przy wciśniętym pedale, co utrudni zmianę biegów i obciąży skrzynię. Z kolei zbyt duży luz powoduje, że sprzęgło nie rozłącza się w pełni, co skutkuje trudnościami ze zmianą biegów i zgrzytami. Może również prowadzić do niepełnego załączania sprzęgła, co objawi się jego ślizganiem, zwłaszcza pod obciążeniem. W obu przypadkach, żywotność sprzęgła i skrzyni biegów drastycznie się skraca.

Pomijanie dokręcania śrub kontrujących błąd, który zniweczy Twoją pracę

To błąd, który widziałem niezliczoną ilość razy i który potrafi zniweczyć całą, misternie wykonaną pracę. Po każdej regulacji, absolutnie konieczne jest mocne dokręcenie śrub kontrujących. Jeśli tego nie zrobisz, pod wpływem wibracji i obciążeń występujących podczas pracy ciągnika, ustawienia szybko ulegną zmianie. Cała Twoja precyzyjna regulacja pójdzie na marne, a problemy ze sprzęgłem powrócą szybciej, niż myślisz. Zawsze pamiętaj o tym ostatnim, ale jakże ważnym kroku!
