Szczotki w silniku elektrycznym pełnią rolę małego, ale krytycznego łącznika między zasilaniem a wirującą częścią napędu. W praktyce odpowiedź na pytanie, do czego służą szczotki w silniku elektrycznym, sprowadza się do jednego: przekazują prąd tam, gdzie normalny przewód nie mógłby dotrzeć bezpośrednio, a przy okazji wpływają na płynność pracy, iskrzenie i trwałość całego układu. Poniżej wyjaśniam to bez zbędnej teorii, ale z detalami, które naprawdę pomagają w diagnozie i eksploatacji.
Najkrócej: szczotki doprowadzają prąd do wirnika i utrzymują pracę silnika
- Ich podstawowe zadanie to przekazanie prądu do obracającej się części silnika.
- Najczęściej współpracują z komutatorem, a w niektórych maszynach z pierścieniami ślizgowymi.
- Zużycie szczotek objawia się spadkiem mocy, iskrzeniem, hałasem i przerywaną pracą.
- To element eksploatacyjny, który często da się wymienić bez remontu całego silnika.
- W samochodach spotkasz je m.in. w rozruszniku, alternatorze i części osprzętu elektrycznego.

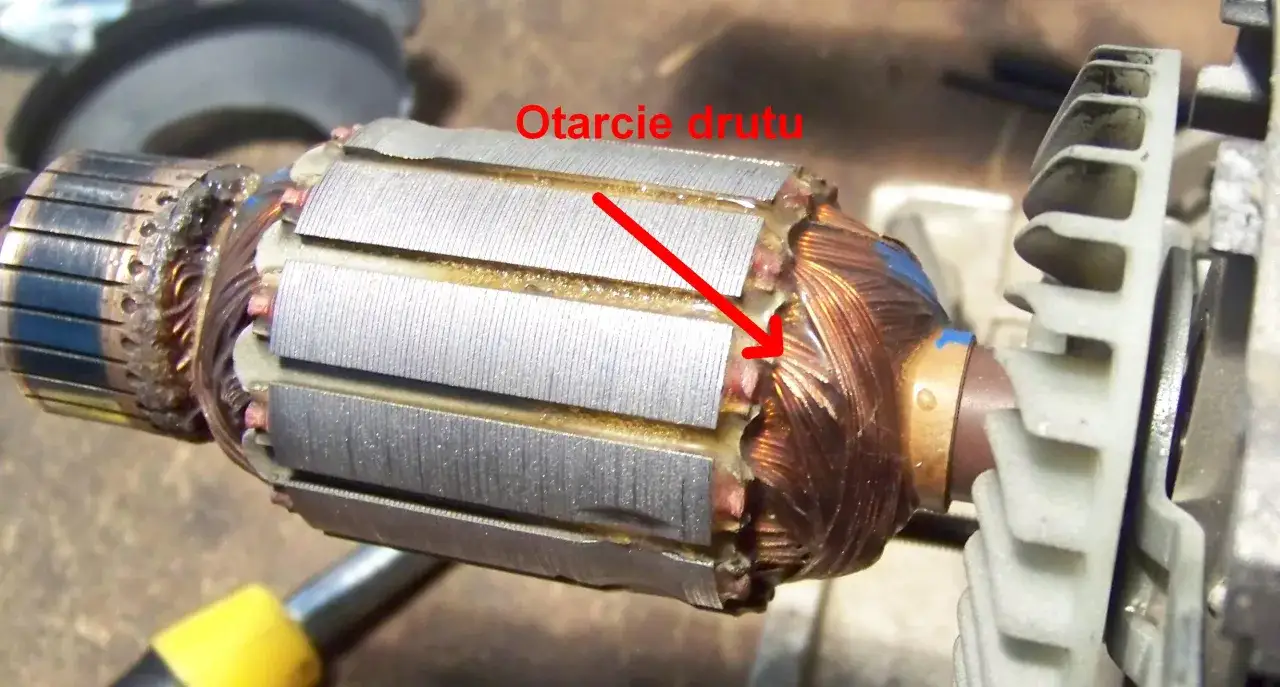

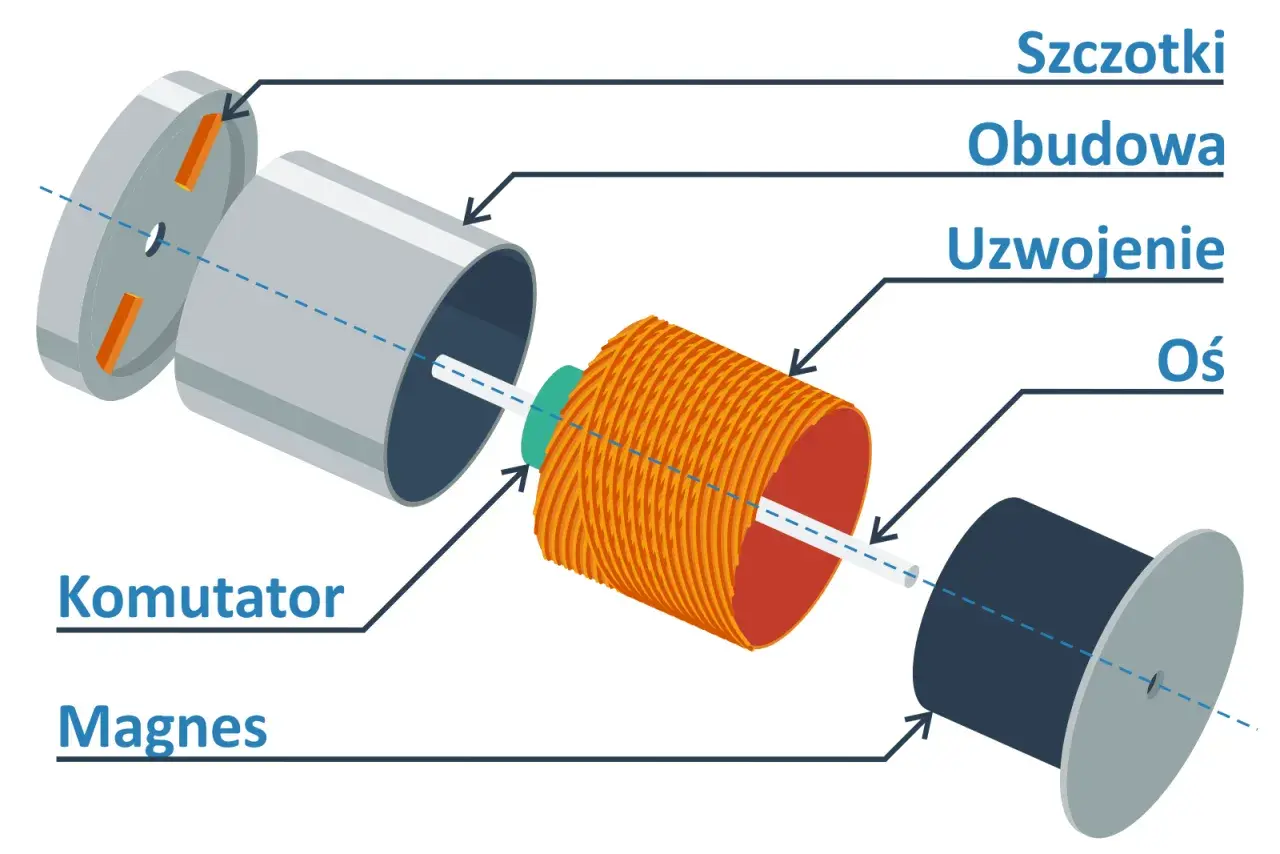

Jak szczotki przekazują prąd do wirnika
W silniku szczotkowym prąd nie trafia bezpośrednio do wirującego uzwojenia. Zamiast tego przepływa przez szczotki, które dociskają się do komutatora, czyli miedzianego układu segmentów na wirniku. Komutator przełącza połączenia kolejnych uzwojeń tak, żeby wirnik był stale „popychany” w tę samą stronę. To właśnie dlatego taki silnik może zamieniać energię elektryczną w ruch obrotowy bez skomplikowanej elektroniki sterującej.
Najprościej można to opisać w kilku krokach:
- Prąd trafia do szczotkotrzymacza, czyli prowadnicy utrzymującej szczotkę pod odpowiednim naciskiem.
- Szczotka utrzymuje stały kontakt z obracającym się komutatorem.
- Prąd płynie do wybranego uzwojenia wirnika.
- Wraz z obrotem komutator przełącza zasilanie na kolejne sekcje.
- Zmiana biegunów utrzymuje ruch i nie pozwala silnikowi stanąć po pierwszym półobrocie.
Sam materiał szczotki też nie jest przypadkowy. Najczęściej jest to grafit albo mieszanka grafitu z domieszką metalu, bo taki materiał dobrze przewodzi, ściera się w przewidywalny sposób i nie niszczy komutatora tak szybko jak twardszy kontakt metaliczny. Właśnie ten kompromis między przewodzeniem a zużyciem sprawia, że szczotki są jednocześnie proste i bardzo wymagające pod względem jakości wykonania. Skoro mechanizm jest tak podstawowy, łatwo zrozumieć, dlaczego wciąż ma zastosowanie w części samochodowego osprzętu.
Gdzie w motoryzacji wciąż mają znaczenie
W autach szczotki spotyka się przede wszystkim tam, gdzie napęd ma być tani, kompaktowy i odporny na krótkie, ale intensywne obciążenia. Nie każdy element elektryczny ma je dziś w środku, ale w wielu konstrukcjach nadal są bardzo praktyczne, zwłaszcza wtedy, gdy liczy się wysoki moment przy starcie albo prosta, serwisowalna budowa.
| Element | Po co tam są szczotki | Co zwykle czuć przy zużyciu |
|---|---|---|
| Rozrusznik | Przenoszą duży prąd na wirnik w czasie uruchamiania silnika. | Wolniejsze kręcenie, pojedyncze kliknięcia, czasem brak rozruchu. |
| Alternator | Zasilają uzwojenie wzbudzenia wirnika przez pierścienie ślizgowe. | Spadek ładowania, kontrolka akumulatora, niestabilne napięcie. |
| Silnik wycieraczek | Umożliwiają prosty i tani transfer prądu do wirnika. | Przerywana praca, zatrzymywanie się mechanizmu, słabszy ruch. |
| Dmuchawa kabiny | Pozwalają zasilać kompaktowy silnik o rozsądnej cenie produkcji. | Słabsze biegi, nierówna praca, szum lub chwilowe zaniki działania. |
| Podnośniki szyb i drobny osprzęt | Sprawdzają się tam, gdzie potrzebny jest prosty silnik DC. | Przycinanie, zmienna siła, zatrzymywanie się pod obciążeniem. |
W praktyce najważniejsze jest to, że szczotki nie są „wadą” same w sobie. Są po prostu elementem zużywalnym, a ich obecność oznacza kompromis między ceną, prostotą i trwałością. To prowadzi do kolejnego pytania: po czym właściwie poznać, że zaczynają się kończyć.
Po czym poznać, że szczotki są zużyte
Zużycie nie pojawia się z dnia na dzień. Najpierw zwykle widać drobne objawy, a dopiero później pełną awarię. Najbardziej zdradliwe jest to, że podobne symptomy może dawać też komutator, łożyska albo brud w szczotkotrzymaczu, więc nie warto kończyć diagnozy na samym oglądzie jednej części.
| Objaw | Co może oznaczać | Co sprawdzić od razu |
|---|---|---|
| Spadek mocy | Szczotka jest za krótka, słabiej dociska albo kontakt jest zabrudzony. | Długość szczotek, stan sprężyn, czystość prowadnic. |
| Przerywana praca | Szczotka zawiesza się w szczotkotrzymaczu lub traci kontakt na chwilę. | Przesuw szczotki, pył węglowy, stan przewodu doprowadzającego. |
| Mocne iskrzenie | Kontakt jest nierówny, komutator może być nierówny albo przypalony. | Powierzchnia komutatora, docisk, ewentualne rowki i przebarwienia. |
| Zapach spalenizny | Przegrzanie, tarcie albo zbyt duże obciążenie silnika. | Temperatura obudowy, pył w komorze, stan łożysk i komutatora. |
| Start po stuknięciu | Szczotki mogą się zacinać w prowadnicy i wracają dopiero po wstrząsie. | Luz w prowadnicy, zużycie szczotek, wyrobienie sprężyny dociskowej. |
Jedna ważna uwaga: pojedyncze, krótkie iskrzenie w silniku szczotkowym może się zdarzać i nie zawsze oznacza usterkę. Problem zaczyna się wtedy, gdy łuk elektryczny jest wyraźny, ciągły albo połączony z hałasem i spadkiem mocy. Wtedy diagnoza musi objąć cały zespół, nie tylko same szczotki. Jeśli objawy są już powtarzalne, nie warto zgadywać - lepiej dobrać właściwy komplet i ocenić stan komutatora przy jednej operacji.
Jak dobrać i wymienić szczotki bez zgadywania
Wymiana bywa prosta, ale tylko wtedy, gdy nowa część pasuje nie tylko wymiarem, lecz także materiałem i sposobem pracy w danym silniku. W praktyce patrzę na cztery rzeczy: długość i szerokość szczotki, przekrój przewodu, typ końcówki oraz nacisk sprężyny w szczotkotrzymaczu.
- Sprawdź dokładny model silnika, alternatora, rozrusznika albo innego zespołu, a nie tylko sam „typ szczotki”.
- Porównaj starą i nową część wymiar po wymiarze, bo nawet niewielka różnica może pogorszyć kontakt.
- Oceń komutator. Lekko matowa powierzchnia jest normalna, ale głębokie rowki, przypalenia i owalizacja wymagają naprawy.
- Wyczyść szczotkotrzymacz z pyłu węglowego. To drobiazg, który często decyduje o tym, czy szczotka będzie chodziła płynnie.
- Po montażu wykonaj docieranie, czyli krótką pracę pod umiarkowanym obciążeniem, aby czoło szczotki dopasowało się do krzywizny komutatora.
Dobór materiału też ma znaczenie. Szczotki grafitowe są zwykle łagodniejsze dla komutatora i pracują ciszej, a odmiany miedziano-grafitowe lepiej znoszą większe prądy, ale bywają bardziej wymagające dla samej powierzchni kontaktowej. Właśnie dlatego nie kupuję ich „na oko” - jedna zła decyzja potrafi przyspieszyć zużycie całego wirnika bardziej niż sama stara szczotka. Gdy już wiesz, jak dobrać element, pozostaje pytanie, czy w ogóle warto iść w silnik szczotkowy, skoro bezszczotkowe rozwiązania są coraz popularniejsze.
Szczotkowy czy bezszczotkowy co oznacza to dla kierowcy
Porównanie ma sens, bo wiele osób utożsamia „lepszy” automatycznie z „bezszczotkowy”. Tymczasem wybór zależy od kosztu, trwałości, sterowania i miejsca montażu. W prostych układach szczotki nadal bronią się ceną i łatwiejszą naprawą, a w bardziej wymagających przegrywają z konstrukcją bezszczotkową.
| Cecha | Silnik szczotkowy | Silnik bezszczotkowy |
|---|---|---|
| Budowa | Prostsza, z mechanicznym kontaktem i komutatorem. | Bez tarcia szczotek, ale z bardziej rozbudowaną elektroniką sterującą. |
| Zużycie | Szczotki zużywają się naturalnie i trzeba je wymieniać. | Mniej części eksploatacyjnych po stronie samego silnika. |
| Sprawność | Zwykle niższa, bo część energii tracona jest na tarcie i iskrzenie. | Zwykle wyższa, zwłaszcza przy długiej pracy i częstych zmianach obciążenia. |
| Koszt wejścia | Zwykle niższy. | Zwykle wyższy, bo trzeba doliczyć elektronikę i bardziej złożone sterowanie. |
| Naprawa | Często prostsza i tańsza, o ile komutator jest w dobrym stanie. | Awaria elektroniki potrafi być droższa niż wymiana samego silnika szczotkowego. |
W praktyce widać wyraźny kierunek w stronę rozwiązań bezszczotkowych, zwłaszcza tam, gdzie liczy się cicha praca, wysoka sprawność i długa żywotność. Ale nie oznacza to, że klasyczny silnik szczotkowy przestał mieć sens. Jeśli koszt ma być rozsądny, a naprawa możliwa w warsztacie bez zaawansowanej diagnostyki elektronicznej, taki układ nadal jest bardzo użyteczny. Dlatego w praktyce ważniejsze od samej etykiety jest to, jak dany silnik znosi codzienną eksploatację.
Co warto sprawdzić, zanim uznasz silnik za zużyty bez ratunku
Najwięcej błędów widzę wtedy, gdy ktoś wymienia szczotki, ale pomija resztę układu. To właśnie stan komutatora, prowadnic i sprężyn decyduje, czy napęd wróci do formy, czy tylko chwilowo uciszy problem. Jeśli szczotki są krótkie, komutator ma lekkie rysy, a łożyska nie hałasują, naprawa zwykle ma sens. Jeśli widać głębokie rowki, przebarwienia od przegrzania albo pył węglowy pojawia się bardzo szybko po czyszczeniu, sama wymiana części eksploatacyjnej nie wystarczy.
- Sprawdź długość szczotek i stan sprężyn dociskowych.
- Oceń, czy komutator jest równy i nie ma przypaleń.
- Posłuchaj łożysk, bo ich luz często udaje problem ze szczotkami.
- Po naprawie wykonaj próbę pod obciążeniem, nie tylko „na pusto”.
W samochodach najlepiej działa prosta zasada: najpierw diagnoza, potem wymiana, a na końcu krótka próba pod obciążeniem. Tak patrzę na ten element zawsze wtedy, gdy celem jest uniknięcie niepotrzebnych kosztów i jednocześnie niepowrót do tego samego problemu po kilku tygodniach.
