Awaria rezystora wentylatora chłodnicy potrafi wyglądać niepozornie, ale szybko odbija się na temperaturze silnika i pracy klimatyzacji. Poniżej pokazuję, jak sprawdzić rezystor wentylatora chłodnicy, od prostych oględzin po pomiar multimetrem i ocenę, czy winny jest sam element, przekaźnik, wiązka czy silnik wentylatora. To praktyczny poradnik dla osób, które chcą dojść do usterki bez zgadywania.
Najważniejsze rzeczy, które sprawdzam od razu
- Objaw nr 1 to wentylator działający tylko na najwyższym biegu albo wcale niezałączający się na niskim biegu.
- Najpierw oglądam wtyczkę, obudowę rezystora i przewody pod kątem stopienia, korozji i przegrzania.
- Pomiar oporu robię multimetrem po odpięciu akumulatora, bo w układzie chłodzenia łatwo o błędny odczyt.
- Jeśli rezystor wraca do awarii, sprawdzam też pobór prądu silnika wentylatora i stan masy.
- W nowszych autach zamiast osobnego rezystora może być moduł sterujący, więc diagnostyka zależy od konstrukcji układu.
Czym jest rezystor wentylatora chłodnicy i kiedy zaczyna szwankować

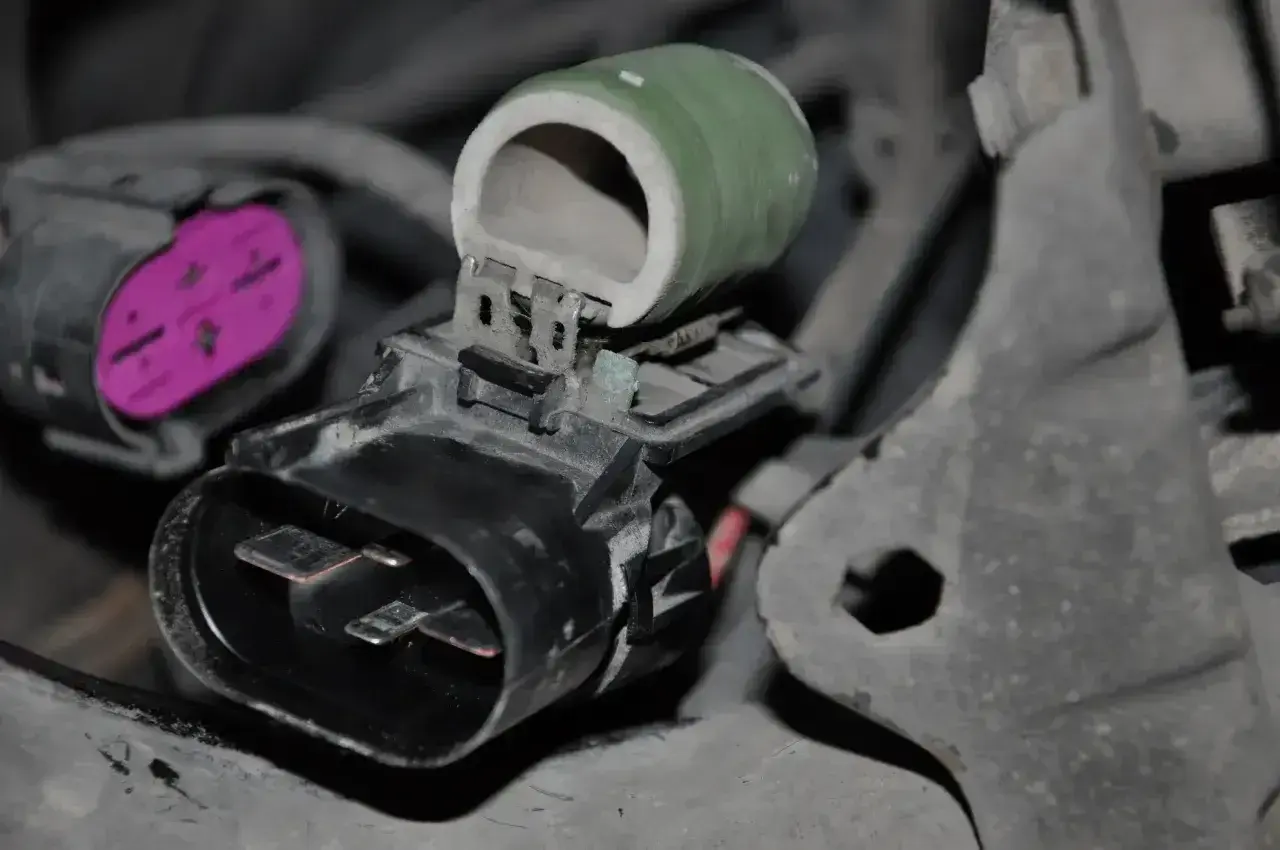

Rezystor wentylatora chłodnicy odpowiada za obniżenie prędkości obrotowej wentylatora, najczęściej na niskim biegu. W praktyce to on pozwala układowi chłodzenia pracować ciszej i płynniej, zanim silnik albo klimatyzacja zażądają pełnej wydajności. W wielu autach ten element siedzi przy obudowie wentylatora lub na osłonie chłodnicy, bo podczas pracy sam mocno się nagrzewa i musi oddawać ciepło do powietrza.
Najczęściej podejrzewam go wtedy, gdy wentylator działa tylko na najwyższym biegu, załącza się z opóźnieniem albo w ogóle nie reaguje na niski stopień sterowania. Taki objaw nie oznacza jeszcze, że winny jest wyłącznie rezystor, ale jest to pierwszy trop. Zdarza się też, że uszkodzenie zaczyna się od przegrzanej kostki albo słabej masy, a sam element pada dopiero później.
Warto pamiętać o jednym wyjątku: nie każde auto ma klasyczny, osobny rezystor. Coraz częściej jego rolę przejmuje moduł sterujący z elektroniką PWM, czyli układ płynnie regulujący prędkość wentylatora. Dlatego zanim uznasz część za uszkodzoną, trzeba rozpoznać typ instalacji. Zanim jednak weźmiesz miernik do ręki, warto przygotować auto i narzędzia.
Co przygotować przed testem
Ja zaczynam od prostego zestawu: multimetr, podstawowe narzędzia do zdjęcia osłon, kontakt spray, rękawice i schemat elektryczny konkretnego modelu. Bez schematu łatwo pomylić piny, zwłaszcza gdy rezystor ma kilka wyprowadzeń albo jest częścią większego modułu. Przyda się też latarka, bo uszkodzenia najczęściej widać dopiero po odgięciu wiązki albo zdjęciu osłony wentylatora.
| Narzędzie | Do czego służy |
|---|---|
| Multimetr | Pomiar oporu, ciągłości i napięcia na obwodzie wentylatora. |
| Kontakt spray | Usunięcie lekkiej korozji z wtyczki i styków. |
| Śrubokręt lub zestaw nasadek | Demontaż osłony, uchwytu albo obudowy rezystora. |
| Schemat instalacji | Wskazuje piny zasilania, masy i obwodu niskiego biegu. |
| Rękawice i okulary | Chronią dłonie i oczy przy pracy w ciasnej komorze silnika. |
Przed pomiarem rezystancji odłącz minus akumulatora i odczekaj, aż silnik ostygnie. Nie testuję wentylatora przy luźnych ubraniach ani bez zabezpieczenia przed przypadkowym uruchomieniem łopatek. Jeśli czujesz zapach spalenizny, widzisz stopiony plastik albo zielony nalot na stykach, nie zaczynaj od samego miernika, tylko od dokładnego oglądu złącza. Dopiero wtedy przechodzę do właściwego pomiaru.
Jak sprawdzam rezystor multimetrem krok po kroku
Przy diagnostyce nie zgaduję wartości z głowy. Najpierw patrzę, czy mam do czynienia z klasycznym rezystorem, pakietem rezystorów czy modułem sterującym. Potem robię prosty test w kolejności od najtańszych i najszybszych rzeczy do bardziej czasochłonnych. Takie podejście oszczędza czas i zmniejsza ryzyko niepotrzebnej wymiany części.
1. Oględziny bez demontażu wszystkiego
Sprawdzam obudowę, kostkę i przewody. Szukam przebarwień, nadtopień, pęknięć i śladów korozji. Jeśli wtyczka jest przybrązowiona, to nie jest detal estetyczny, tylko sygnał, że rezystor albo złącze pracowało zbyt gorąco. Przy okazji poruszam wiązką, bo naderwany przewód czasem pokazuje usterkę dopiero pod lekkim obciążeniem mechanicznym.
2. Pomiar oporu na wypiętym elemencie
Po odłączeniu zasilania wypinam rezystor i mierzę opór między wskazanymi pinami. W jednym z fabrycznych manuali spotyka się przykład wartości 1,17-1,43 Ω przy 20°C, ale traktuję to wyłącznie jako punkt odniesienia dla konkretnej konstrukcji, nie jako uniwersalną normę. Jeśli multimetr pokazuje przerwę obwodu, wartość skaczącą albo zupełnie inną niż przewiduje dokumentacja, element jest podejrzany.
Przy bardzo niskich opornościach trzeba pamiętać o oporze przewodów pomiarowych. Dlatego przed oceną dobrze jest zewrzeć sondy i zobaczyć, jaki odczyt daje sam miernik. Jeżeli wynik na rezystorze jest wyraźnie wyższy niż opór przewodów, to już coś mówi. Jeżeli nadal nie ma jasności, przechodzę do testu pod obciążeniem.
3. Test pod napięciem
Po ponownym podłączeniu instalacji sprawdzam, czy na wejściu rezystora pojawia się zasilanie, a na wyjściu spada napięcie wtedy, gdy układ żąda niskiego biegu. To ważne, bo sam dobry pomiar oporu nie zawsze wystarcza. Rezystor może wyglądać poprawnie na stole, a pod obciążeniem przerywać po rozgrzaniu.
Przeczytaj również: Płyn chłodniczy G12 - Z czym go mieszać i jak uniknąć błędów?
4. Krótki test działania wentylatora
Jeśli mam możliwość, wymuszam niski i wysoki bieg zgodnie ze schematem auta lub przy użyciu diagnostyki. Na niskim biegu wentylator powinien pracować wyraźnie spokojniej, a rezystor powinien mieć udział w obwodzie. Na wysokim biegu zwykle jest omijany. Gdy wysoki bieg działa, a niski nie, podejrzenie pada właśnie na rezystor, jego termiczne zabezpieczenie albo tor sterowania niską prędkością.
Jeżeli wynik nie jest jednoznaczny, trzeba odróżnić rezystor od przekaźnika, czujnika i samego silnika wentylatora.
Jak odróżnić rezystor od przekaźnika, czujnika i samego wentylatora
Tu najłatwiej o pomyłkę. Objawy bywają podobne, ale źródło problemu jest inne. Ja patrzę przede wszystkim na to, który bieg działa, kiedy wentylator startuje i czy układ reaguje na klimatyzację oraz wzrost temperatury. To zawęża pole poszukiwań szybciej niż wymiana części na chybił trafił.
| Objaw | Co najczęściej podejrzewam | Co sprawdzam jako pierwsze |
|---|---|---|
| Wentylator działa tylko na najwyższym biegu | Rezystor, tor niskiego biegu albo termiczne zabezpieczenie rezystora | Ciągłość rezystora, kostkę, masę i przekaźnik niskiego biegu |
| Wentylator nie działa wcale | Bezpiecznik, przekaźnik, zasilanie, masa lub sam silnik wentylatora | Napięcie na wtyczce, stan bezpiecznika i test bezpośrednio z akumulatora |
| Wentylator uruchamia się dopiero po mocnym wzroście temperatury | Czujnik temperatury, sterowanie ECU lub problem z komunikatem o zapotrzebowaniu na chłodzenie | Odczyt parametrów na skanerze i reakcję układu na klimatyzację |
| Rezistor znów się przepala po wymianie | Za duży pobór prądu przez silnik wentylatora, słaba masa albo opory mechaniczne | Lekkość obrotu wirnika, stan łożysk, pobór prądu i przewody masowe |
Jeśli wentylator działa po podaniu zasilania bezpośrednio z akumulatora, silnik zwykle jest sprawny, a problem siedzi wyżej: w sterowaniu, przekaźniku albo właśnie w rezystorze. Gdy nie działa nawet na krótko, nie ma sensu zaczynać od wymiany rezystora, bo winny może być sam motor. Taki podział oszczędza pieniądze i pozwala nie wracać do tej samej usterki po tygodniu. Gdy już wiesz, co padło, zostaje decyzja: naprawiać sam element czy szukać głębszej przyczyny.
Co zrobić po potwierdzeniu awarii
Jeżeli rezystor faktycznie jest uszkodzony, nie ograniczam się do samej wymiany części. Najpierw oglądam gniazdo, bo przegrzana wtyczka potrafi zabić nowy element szybciej niż stara awaria. Jeśli plastik jest nadtopiony, lepiej wymienić także końcówkę wiązki albo przynajmniej naprawić złącze porządnie, zamiast upychać wszystko na styk.
- Wymień rezystor na część zgodną z konkretnym modelem, a nie tylko „pasującą z wyglądu”.
- Sprawdź silnik wentylatora, bo zatarte łożysko albo ciężko pracujący wirnik potrafi przeciążyć nowy rezystor.
- Oczyść i zabezpiecz złącze, jeżeli widać ślady wilgoci, korozji albo przebarwienia od temperatury.
- Skontroluj masę i bezpieczniki, bo słaby styk masowy często udaje awarię samego rezystora.
- Jeśli układ jest modułowy, rozważ wymianę całego modułu, bo naprawa „po kawałku” bywa pozorna i krótkotrwała.
W praktyce w Polsce sam rezystor zwykle jest wyraźnie tańszy niż moduł sterujący. Orientacyjnie części zamienne potrafią kosztować od około 60 do 250 zł za prosty rezystor, podczas gdy moduł lub kompletne sterowanie wentylatorem często wychodzi w granicach 250-900 zł albo więcej, zależnie od auta. Do tego dochodzi robocizna i ewentualna naprawa wtyczki, więc przy przegrzanym złączu koszt końcowy rośnie szybciej niż sama cena części. Ostatni krok to uniknięcie typowych pomyłek, bo właśnie one najczęściej fałszują diagnozę.
Jak nie kupić części w ciemno
Najczęstszy błąd widzę wtedy, gdy ktoś wymienia rezystor, nie sprawdzając przekaźnika, masy i samego silnika. Drugi klasyk to pomiar bez odpięcia zasilania, przez co wynik wydaje się „dziwny”, choć problemem jest tylko sposób testu. Trzecia pułapka to mieszanie rezystora wentylatora chłodnicy z rezystorem dmuchawy kabiny, bo to dwa różne układy i dwie różne lokalizacje.
- Nie testuj na gorącym silniku, jeśli nie musisz, bo łatwo o oparzenie i przypadkowe załączenie wentylatora.
- Nie zakładaj, że każdy samochód ma osobny rezystor, bo w nowszych konstrukcjach rolę regulacji przejął moduł sterujący.
- Nie ignoruj stanu wiązki, bo lekko nadtopiona kostka potrafi udawać uszkodzony element.
- Nie opieraj diagnozy tylko na oporze zmierzonym „na sucho”, jeśli układ pod obciążeniem zachowuje się inaczej.
- Nie pomijaj testu wentylatora na krótko, bo to najszybszy sposób, by odróżnić problem sterowania od awarii silnika.
Jeżeli po tych krokach nadal nie ma pewności, sięgam do schematu konkretnego modelu i sprawdzam, jak producent poprowadził niski oraz wysoki bieg. To zwykle oszczędza więcej czasu niż kolejne zgadywanie i pozwala zamknąć temat bez zbędnych wymian po drodze.
