Sprawny czujnik różnicy ciśnień DPF decyduje o tym, czy sterownik prawidłowo ocenia obciążenie filtra i uruchamia regenerację we właściwym momencie. W praktyce najważniejsze jest to, jak sprawdzić czujnik różnicy ciśnień DPF multimetrem bez zgadywania i bez wymiany części na ślepo. Pokażę, od czego zacząć, które przewody zmierzyć, jakie wyniki są sensowne i kiedy winne bywają wężyki albo sam filtr.
Najkrótsza droga do sensownej diagnozy czujnika DPF
- Najpierw sprawdź błędy OBD i dane bieżące, bo sam czujnik rzadko jest jedynym winowajcą.
- Na wtyczce szukaj stabilnego zasilania 5 V, pewnej masy i zmiennego sygnału analogowego.
- Stałe 0 V, stałe 5 V albo brak reakcji na obroty zwykle wskazują na przerwę, zwarcie lub uszkodzony sensor.
- Pęknięte albo przytkane wężyki potrafią dać objawy identyczne jak awaria czujnika.
- Multimetr potwierdza elektrykę, ale nie zastępuje diagnostyki dynamicznej i oceny stanu samego DPF.

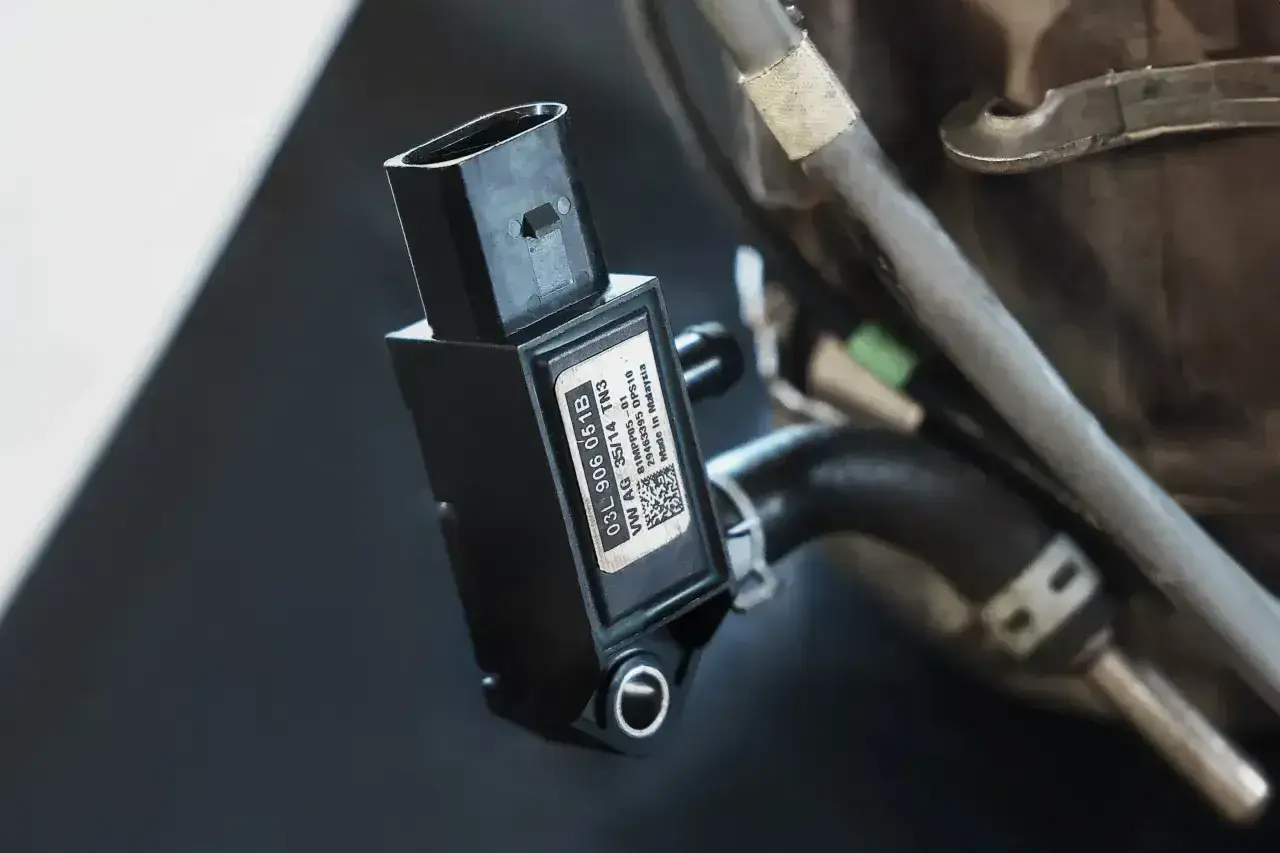

Co dokładnie mierzy czujnik DPF i co pokaże multimetr
Ja zawsze rozdzielam dwie rzeczy: sprawność elektryczną czujnika i faktyczny stan filtra. Czujnik różnicy ciśnień mierzy ciśnienie spalin przed DPF i za DPF, a sterownik na tej podstawie ocenia przeciwciśnienie, stopień zapełnienia sadzą i moment regeneracji. Multimetr nie pokaże, ile sadzy siedzi w filtrze, ale szybko powie, czy w obwodzie jest zasilanie, masa i sensowny sygnał.
To ważne rozróżnienie, bo jeden objaw często prowadzi do błędnej wymiany części. Gdy sygnał z czujnika jest logiczny, a mimo to DPF ciągle się zapycha, problem zwykle leży gdzie indziej: w wężykach, nieszczelności układu albo w samym filtrze. Właśnie dlatego zaczynam od elektryki, a dopiero potem oceniam mechanikę układu. Zanim jednak cokolwiek zmierzysz, warto wiedzieć, kiedy taki test ma sens.
Kiedy diagnostyka ma sens, a kiedy szkoda czasu
Ja sięgam po multimetr wtedy, gdy objawy pasują do problemu elektrycznego albo gdy kody błędów wskazują na obwód czujnika. Typowe tropy to P2452-P2455, tryb awaryjny, wyraźny spadek mocy, zbyt częste wypalanie filtra i wartości, które nie zmieniają się mimo pracy silnika. Jeśli masz tylko komunikat o DPF bez błędów obwodu, najpierw sprawdź drożność wężyków i odczyty na skanerze, bo sama wymiana sensora bywa wtedy strzałem w ciemno.
W praktyce zaczynam od prostego pytania: czy problem wygląda na elektryczny, czy na przepływowy. Jeśli odpowiedź nie jest oczywista, nie skracam drogi na siłę, tylko sprawdzam układ krok po kroku. Do tego właśnie przygotowuję kolejną sekcję.
Jak przygotować pomiar i nie pomylić pinów
Ja do takiej diagnostyki potrzebuję cyfrowego multimetru, dostępu do schematu pinów i, jeśli to możliwe, prostego skanera OBD. Przydają się też cienkie sondy do pomiaru od tyłu wtyczki, bo rozpinanie złącza na oślep najczęściej kończy się tym, że mierzy się nie ten przewód, co trzeba. Silnik powinien być w warunkach zbliżonych do pracy, a jeśli pracujesz przy rozgrzanym wydechu, zachowaj oczywistą ostrożność - okolica DPF i przewodów potrafi być bardzo gorąca.
- cyfrowy multimetr z pomiarem napięcia stałego i ciągłości obwodu
- schemat instalacji albo opis pinów konkretnego modelu
- sondy backprobe lub cienkie igły do pomiaru od tyłu wtyczki
- skaner OBD do odczytu błędów i parametrów bieżących
- opcjonalnie ręczna pompka lub manometr, jeśli chcesz potwierdzić stan wężyków
Warto też pamiętać o jednej rzeczy: w wielu czujnikach tego typu sygnał jest analogowy i mieści się w przybliżeniu w zakresie od 0,5 do 4,5 V, ale konkretne wartości zawsze sprawdzam pod dany samochód. To nie jest detal, tylko warunek, żeby nie uznać poprawnego odczytu za awarię. Skoro sprzęt jest już przygotowany, można przejść do właściwego testu.
Jak zmierzyć zasilanie, masę i sygnał krok po kroku
W materiałach Hella dobrze widać ważną zasadę: sterownik nie patrzy wyłącznie na jeden czujnik, tylko łączy jego sygnał z temperaturą spalin i innymi parametrami pracy silnika. To dlatego sam pomiar napięcia jest tylko jednym etapem, ale i tak bardzo użytecznym - pozwala wyłapać przerwy, zwarcia i brak reakcji układu.
Sprawdź zasilanie i masę
Najpierw odłącz złącze czujnika i zmierz napięcie zasilające na stronie instalacji samochodu. W większości układów powinno pojawić się około 5 V, zwykle w granicach 4,75-5,25 V. Jeśli zasilania nie ma, szukam najpierw wiązki, bezpiecznika albo problemu w sterowniku, bo sam czujnik nie wygeneruje sygnału bez odniesienia.
Zmierz sygnał przy pracującym silniku
Potem wracam do pomiaru sygnału. Przy sprawnym układzie napięcie nie powinno być martwe; powinno reagować na zmianę obrotów i obciążenia. Jeśli masz stale 0 V, stale 5 V albo wartość, która nie rusza się mimo pracy silnika, traktuję to jako mocny trop: przerwa, zwarcie, uszkodzony czujnik albo problem w przewodzie sygnałowym.
Przeczytaj również: Audi A4 B7 1.9 TDI DPF: Czy masz go? Sprawdź i uniknij problemów!
Porusz wiązką i sprawdź wężyki
Tu właśnie najczęściej wychodzi prawda. Delikatne poruszenie wiązką przy pracującym silniku potrafi ujawnić przerywany kontakt, a pęknięty albo przytkany wężyk potrafi całkowicie zniekształcić odczyt. Nie dmucham do sensora sprężonym powietrzem bezpośrednio, bo można go uszkodzić; zamiast tego oglądam przewody, szukam sadzy i sprawdzam, czy oba kanały są drożne.
| Co sprawdzasz | Jak mierzę | Wynik, którego szukam | Co sugeruje odchylenie |
|---|---|---|---|
| Zasilanie czujnika | Napięcie stałe na wtyczce | Około 5 V | Brak napięcia, zwarcie lub problem z instalacją |
| Masa | Ciągłość / rezystancja | Blisko 0 Ω, bez skoków | Słaby styk, korozja, przerwa w przewodzie |
| Sygnał | Napięcie stałe przy pracującym silniku | Wartość zmienna, zależna od obrotów i obciążenia | Stałe 0 V, stałe 5 V albo brak reakcji |
| Wiązka i wężyki | Oględziny i test drożności | Brak pęknięć i zatorów | Fałszywe odczyty mimo sprawnego czujnika |
Jeżeli pomiar elektryczny wygląda dobrze, a auto dalej zgłasza problemy z DPF, przechodzę do interpretacji wyników. I właśnie tam najłatwiej oddzielić uszkodzony sensor od zapchanego filtra.
Jak odróżnić uszkodzony czujnik od zapchanego filtra i problemu z wężykiem
Ja nie zakładam od razu, że winny jest czujnik. Często problem robi przewód ciśnieniowy, osad w wężyku albo nieszczelność wydechu przed filtrem. Czujnik zwykle psuje się wtedy, gdy sygnał elektryczny nie ma sensu, a filtr częściej daje objawy związane z realnym wzrostem przeciwciśnienia.
| Obraz z diagnozy | Co jest bardziej prawdopodobne | Co robię dalej |
|---|---|---|
| Sygnał martwy lub skrajny od razu po włączeniu zapłonu | Czujnik, zasilanie albo wiązka | Sprawdzam 5 V, masę i ciągłość przewodów |
| Sygnał reaguje, ale wartości są nielogiczne względem obrotów | Wężyk, nieszczelność, źle poprowadzony przewód | Kontroluję szczelność i drożność obu przewodów |
| Dane rosną wraz z obciążeniem, ale regeneracje są zbyt częste | DPF jest realnie zapełniony sadzą lub popiołem | Sprawdzam stan filtra i warunki regeneracji |
| Po naprawie przewodów wszystko wraca do normy | Problem był poza czujnikiem | Kasuję błędy i wykonuję jazdę próbną |
To dobry moment, żeby zauważyć rzecz praktyczną: jeśli po rozłączeniu wężyków widać w nich olej, wodę albo twardy nalot sadzy, sam pomiar napięcia nie wystarczy. Najpierw trzeba przywrócić drożność układu, bo czujnik będzie tylko pokazywał cudzy problem. Dzięki temu łatwiej przejść do błędów, które najczęściej psują całą diagnostykę.
Najczęstsze błędy, które fałszują wynik
Ja najczęściej widzę nie samą awarię, tylko źle wykonany pomiar. To właśnie dlatego czujnik różnicy ciśnień bywa wymieniany zupełnie niepotrzebnie.
- Pomiar tylko na zgaszonym silniku - wtedy nie widzisz reakcji sygnału na pracę układu.
- Brak schematu pinów - kolor przewodu potrafi być mylący, a kolejność żył nie zawsze jest oczywista.
- Mierzenie zbyt agresywnym albo słabej jakości miernikiem - ja wolę cyfrowy multimetr o dużej impedancji wejściowej.
- Ignorowanie wężyków - sparciała rurka potrafi udawać uszkodzony sensor.
- Wyciąganie wniosków po jednym odczycie - w tym układzie liczy się zachowanie sygnału przy zmianie warunków pracy.
- Wymiana bez kasowania błędów i jazdy próbnej - po naprawie sterownik musi dostać szansę na ponowną ocenę układu.
Po takich błędach naprawa zwykle wydaje się większa, niż jest w rzeczywistości. Gdy trzymasz się schematu, większość pomyłek odpada już na pierwszych dwóch pomiarach. Został jeszcze ostatni krok: co zrobić po potwierdzeniu usterki, żeby problem nie wrócił.
Co zrobić po pomiarze, żeby naprawa była trwała
Jeżeli czujnik faktycznie jest uszkodzony, wymieniam go na właściwy numer części, kasuję błędy i wykonuję jazdę próbną. W wielu autach po naprawie trzeba też przeprowadzić adaptację albo procedurę uczenia w sterowniku, więc nie pomijam tego etapu, bo nowy sensor bez prawidłowego wdrożenia potrafi nadal pokazywać dziwne wartości.
Jeżeli problem siedzi w wężykach, wymieniam oba odcinki, układam je zgodnie z fabrycznym przebiegiem i sprawdzam, czy nie zbierają kondensatu. Gdy winny jest sam filtr, patrzę szerzej: czy regeneracja ma warunki do pracy, czy nie ma błędów temperatury spalin i czy DPF nie jest już zapełniony popiołem, którego zwykłe wypalanie nie usunie. To właśnie ten moment odróżnia szybkie "skasowanie błędu" od porządnej naprawy.
Jeżeli po tych krokach czujnik nadal zachowuje się nielogicznie, nie zamykam diagnozy na jednym elemencie tylko dlatego, że łatwo go wymienić. W układzie DPF liczy się komplet: sensor, przewody ciśnieniowe, wiązka, stan filtra i dane bieżące ze sterownika. Taka kolejność daje szybszą i uczciwszą odpowiedź niż zgadywanie, a przy okazji oszczędza niepotrzebnych wydatków.
